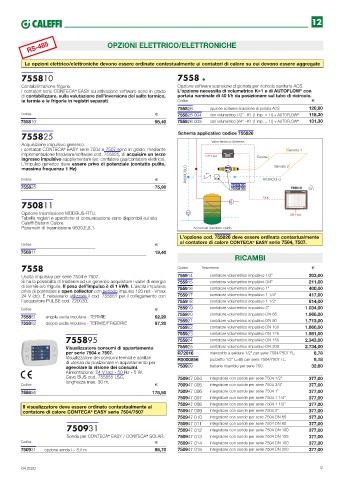

Page 9 - CALEFFI - LISTINO SISTEMI CALORE 2020

12

RS-485 OPZIONI ELETTRICO/ELETTRONICHE

Le opzioni elettrico/elettroniche devono essere ordinate contestualmente ai contatori di calore su cui devono essere aggregate

755810 7558 l
Contabilizzazione frigorie. Opzione software scansione di portata per ricircolo sanitario ACS.
I contatori serie CONTECA EASY su attivazione software sono in grado L’opzione necessita di volumetrico K=1 e di AUTOFLOW con
®
®
di contabilizzare, sulla valutazione dell’inversione del salto termico, portata nominale di 40 l/h da posizionare sul tubo di ricircolo.
le termie e le frigorie in registri separati. Codice
755826 opzione software scansione di portata ACS 120,90
Codice 755826 004 con volumetrico 1/2” - K1 (1 imp. = 1 l) + AUTOFLOW ® 118,30
755810 98,40 755826 005 con volumetrico 3/4” - K1 (1 imp. = 1 l) + AUTOFLOW ® 131,30

755825 Schema applicativo codice 755826
Acquisizione impulsivo generico.
I contatori CONTECA EASY serie 7504 e 7507 sono in grado, mediante
®
implementazione hardware/software cod. 755825, di acquisire un terzo CONTECA EASY EASY
ingresso impulsivo supplementare (es. contatore gas/contatore elettrico). RS485
L’impulso generico deve essere privo di potenziale (contatto pulito,
massima frequenza 1 Hz).
Codice
755825 75,90 755826 004
755826 005

750811
Opzione trasmissione MODBUS-RTU.
Tabella registri e specifiche di comunicazione sono disponibili sul sito
Caleffi Sistemi Calore.
Parametri di trasmissione 9600,E,8,1.
L’opzione cod. 755826 deve essere ordinata contestualmente
al contatore di calore CONTECA EASY serie 7504, 7507.
®
Codice
750811 19,40
RICAMBI
7558 Codice Descrizione
Uscita impulsiva per serie 7504 e 7507. 755914 contatore volumetrico impulsivo 1/2” 203,00
Si ha la possibilità di trasferire ad un generico acquisitore i valori di energia 755915 contatore volumetrico impulsivo 3/4” 211,00
di termie e/o frigorie. Il peso dell’impulso è di 1 kWh. L’uscita impulsiva 755916 contatore volumetrico impulsivo 1” 400,00
priva di potenziale è open collector con periodo impulso 120 ms - Vmax
24 V (dc). É necessario utilizzare il cod. 755881 per il collegamento con 755917 contatore volumetrico impulsivo 1 1/4” 417,00
l’acquisitore PULSE cod. 720030. 755918 contatore volumetrico impulsivo 1 1/2” 614,00
Codice 755919 contatore volumetrico impulsivo 2” 1.034,00
755881 singola uscita impulsiva - TERMIE 62,20 755920 contatore volumetrico impulsivo DN 65 1.568,00
755882 doppia uscita impulsiva - TERMIE/FRIGORIE 87,20 755921 contatore volumetrico impulsivo DN 80 1.713,00
755922 contatore volumetrico impulsivo DN 100 1.860,00
755923 contatore volumetrico impulsivo DN 125 1.981,00
755895 755924 contatore volumetrico impulsivo DN 150 2.343,00

Visualizzatore consumi di appartamento 755925 contatore volumetrico impulsivo DN 200 2.734,00
per serie 7504 e 7507. R72016 manicotto a saldare 1/2” per serie 7504/7507 FL. 6,78
Visualizzatore dei consumi termici e sanitari R0000856 pozzetto 1/2” L=95 per serie 7504/7507 FL. 9,18
di utenza da posizionare in appartamento per
agevolare la visione dei consumi. 750929 batteria ricambio per serie 750. 32,60
Alimentazione: 24 V (ac) - 50 Hz - 5 W.
Cavo BUS cod. 755855 LSC, 750947 004 integratore con sonde per serie 7504 1/2” 377,00
lunghezza max. 30 m.
Codice 750947 005 integratore con sonde per serie 7504 3/4” 377,00
755895 178,50 750947 006 integratore con sonde per serie 7504 1” 377,00
750947 007 integratore con sonde per serie 7504 1 1/4” 377,00
Il visualizzatore deve essere ordinato contestualmente al 750947 008 integratore con sonde per serie 7504 1 1/2” 377,00
contatore di calore CONTECA EASY serie 7504/7507 750947 009 integratore con sonde per serie 7504 2” 377,00
®
750947 010 integratore con sonde per serie 7504 DN 65 377,00
750931 750947 011 integratore con sonde per serie 7504 DN 80 377,00
377,00
750947 012
integratore con sonde per serie 7504 DN 100
Sonda per CONTECA EASY / CONTECA SOLAR. 750947 013 integratore con sonde per serie 7504 DN 125 377,00
®
®
Codice 750947 014 integratore con sonde per serie 7504 DN 150 377,00
750931 opzione sonda l = 8,0 m 86,70 750947 015 integratore con sonde per serie 7504 DN 200 377,00
04.2020 9
