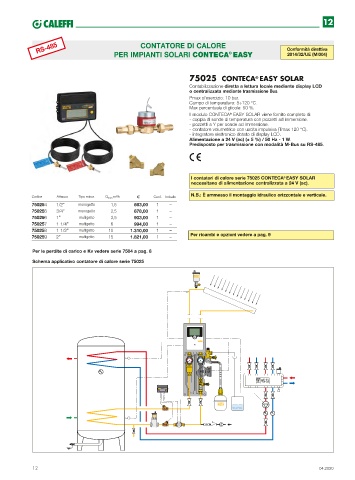

Page 12 - CALEFFI - LISTINO SISTEMI CALORE 2020

12

RS-485 PER IMPIANTI SOLARI CONTECA EASY Conformità direttiva
CONTATORE DI CALORE
®
2014/32/UE (MI004)

75025 CONTECA EASY SOLAR
®
Contabilizzazione diretta a lettura locale mediante display LCD
o centralizzata mediante trasmissione Bus.
Pmax d’esercizio: 10 bar.
Campo di temperatura: 5÷120 °C.
Max percentuale di glicole: 50 %.
Il modulo CONTECA EASY SOLAR viene fornito completo di:
®
- coppia di sonde di temperatura con pozzetti ad immersione.
- pozzetti a Y per sonde ad immersione.
- contatore volumetrico con uscita impulsiva (Tmax 120 °C).
- integratore elettronico dotato di display LCD.
Alimentazione a 24 V (ac) (± 5 %) / 50 Hz - 1 W.
Predisposto per trasmissione con modalità M-Bus su RS-485.

I contatori di calore serie 75025 CONTECA EASY SOLAR
®
necessitano di alimentazione centralizzata a 24 V (ac).

Codice Attacco Tipo misur. Q nom m /h Conf. Imballo N.B.: È ammesso il montaggio idraulico orizzontale e verticale.
3
750254 1/2” monogetto 11,5 663,00 1 –
750255 3/4” monogetto 12,5 678,00 1 –
750256 1” multigetto 13,5 903,00 1 –
750257 1 1/4” multigetto 16,5 994,00 1 –
750258 1 1/2” multigetto 10,5 1.310,00 1 –
750259 2” multigetto 15,5 1.821,00 1 – Per ricambi e opzioni vedere a pag. 9

Per le perdite di carico e Kv vedere serie 7504 a pag. 8

Schema applicativo contatore di calore serie 75025

CONTECA EASY EASY

12 04.2020
