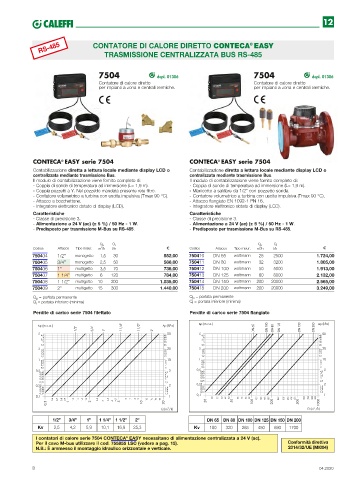

Page 8 - CALEFFI - LISTINO SISTEMI CALORE 2020

12

RS-485 CONTATORE DI CALORE DIRETTO CONTECA EASY
®
TRASMISSIONE CENTRALIZZATA BUS RS-485

7504 depl. 01306 7504 depl. 01306

Contatore di calore diretto Contatore di calore diretto
per impianti a zona e centrali termiche. per impianti a zona e centrali termiche.

CONTECA EASY serie 7504 CONTECA EASY serie 7504
®
®
Contabilizzazione diretta a lettura locale mediante display LCD o Contabilizzazione diretta a lettura locale mediante display LCD o
centralizzata mediante trasmissione Bus. centralizzata mediante trasmissione Bus.
Il modulo di contabilizzazione viene fornito completo di: Il modulo di contabilizzazione viene fornito completo di:
- Coppia di sonde di temperatura ad immersione (L= 1,9 m). - Coppia di sonde di temperatura ad immersione (L= 1,9 m).
- Coppia pozzetti a Y. Nel pozzetto mandata presente rete filtro. - Manicotto a saldare da 1/2” con pozzetto sonda.
- Contatore volumetrico a turbina con uscita impulsiva (Tmax 90 °C). - Contatore volumetrico a turbina con uscita impulsiva (Tmax 90 °C).
- Attacco a bocchettone. - Attacco flangiato EN 1092-1 PN 16.
- Integratore elettronico dotato di display (LCD). - Integratore elettronico dotato di display (LCD).
Caratteristiche Caratteristiche
- Classe di precisione 3. - Classe di precisione 3.
- Alimentazione a 24 V (ac) (± 5 %) / 50 Hz - 1 W. - Alimentazione a 24 V (ac) (± 5 %) / 50 Hz - 1 W.
- Predisposto per trasmissione M-Bus su RS-485. - Predisposto per trasmissione M-Bus su RS-485.

Q p Q i Q p Q i
3
Codice Attacco Tipo misur. m /h l/h Codice Attacco Tipo misur. m /h l/h
3
750404 1/2” monogetto 11,5 130 552,00 750410 DN 65 woltmann 125 2500 1.724,00
750405 3/4” monogetto 12,5 150 566,00 750411 DN 80 woltmann 132 3200 1.805,00
750406 1” multigetto 13,5 170 736,00 750412 DN 100 woltmann 150 5000 1.913,00
750407 1 1/4” multigetto 16,5 120 784,00 750413 DN 125 woltmann 180 8000 2.132,00
750408 1 1/2” multigetto 10,5 200 1.035,00 750414 DN 150 woltmann 200 20000 2.565,00
750409 2” multigetto 15,5 300 1.440,00 750415 DN 200 woltmann 200 20000 3.249,00

Q p = portata permanente Q p = portata permanente
Q i = portata inferiore (minima) Q i = portata inferiore (minima)
Perdite di carico serie 7504 filettato Perdite di carico serie 7504 flangiato

Δp (m c.a.) Δp (kPa) Δp (m c.a.) Δp (kPa)
DN 65 DN 100 DN 80 DN 125 DN 150 DN 200
5 50
4,5 45
4 40
3,5 35
3 30
2,5 25
20
2 1,8 18
1,6 16
1,4 14
1,2 12
10
1 0,9 9
0,8 8
0,7 7
0,6 6
0,5 5
0,45 4,5
0,40 4
0,35 3,5
0,30 3
0,25 2,5
0,25 2
0,18 1,8
0,16 1,6
0,14 1,4
0,12 1,2
0,1 1
25 30 35 40 45 60 70 80 90 120 140 160 180 250 300 350 400 450 600 700 800 900
20 50 100 200 500 1000
Q (m 3 /h)
1/2” 3/4” 1” 1 1/4” 1 1/2” 2” DN 65 DN 80 DN 100 DN 125 DN 150 DN 200
Kv 2,5 4,2 5,9 10,1 16,9 25,3 Kv 180 320 285 450 890 1700
I contatori di calore serie 7504 CONTECA EASY necessitano di alimentazione centralizzata a 24 V (ac).
®
Per il cavo M-bus utilizzare il cod. 755855 LSC (vedere a pag. 15). Conformità direttiva
N.B.: È ammesso il montaggio idraulico orizzontale e verticale. 2014/32/UE (MI004)
8 04.2020
