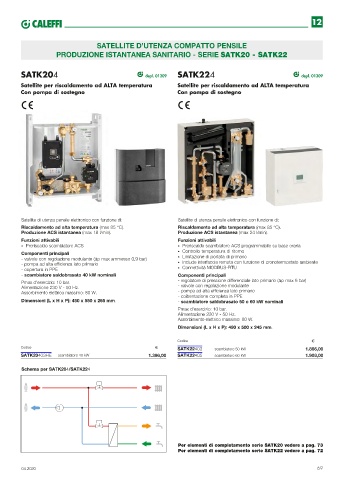

Page 69 - CALEFFI - LISTINO SISTEMI CALORE 2020

12

SATELLITE D’UTENZA COMPATTO PENSILE
PRODUZIONE ISTANTANEA SANITARIO - SERIE SATK20 - SATK22

SATK204 depl. 01209 SATK224 depl. 01309

Satellite per riscaldamento ad ALTA temperatura Satellite per riscaldamento ad ALTA temperatura
Con pompa di sostegno Con pompa di sostegno

Satellite di utenza pensile elettronico con funzione di: Satellite di utenza pensile elettronico con funzione di:
Riscaldamento ad alta temperatura (max 85 °C). Riscaldamento ad alta temperatura (max 85 °C).
Produzione ACS istantanea (max 18 l/min). Produzione ACS istantanea (max 24 l/min).
Funzioni attivabili Funzioni attivabili
• Preriscaldo scambiatore ACS • Preriscaldo scambiatore ACS programmabile su base oraria
Componenti principali • Controllo temperatura di ritorno
- valvole con regolazione modulante (Δp max ammesso 0,9 bar) • Limitazione di portata di primario
- pompa ad alta efficienza lato primario • Include interfaccia remota con funzione di cronotermostato ambiente
- copertura in PPE • Connettività MODBUS-RTU
- scambiatore saldobrasato 40 kW nominali Componenti principali
Pmax d’esercizio: 10 bar. - regolatore di pressione differenziale lato primario (Δp max 6 bar)
Alimentazione 230 V - 50 Hz. - valvole con regolazione modulante
Assorbimento elettrico massimo: 80 W. - pompa ad alta efficienza lato primario
- coibentazione completa in PPE
Dimensioni (L x H x P): 450 x 550 x 265 mm. - scambiatore saldobrasato 50 o 60 kW nominali
Pmax d’esercizio: 10 bar.
Alimentazione 230 V - 50 Hz.
Assorbimento elettrico massimo: 80 W.
Dimensioni (L x H x P): 490 x 500 x 245 mm.

Codice
Codice SATK22403 scambiatore 50 kW 1.866,00
SATK20403HE scambiatore 40 kW 1.396,00 SATK22405 scambiatore 60 kW 1.903,00

Schema per SATK204/SATK224

Per elementi di completamento serie SATK20 vedere a pag. 73
Per elementi di completamento serie SATK22 vedere a pag. 72

04.2020 69
