12

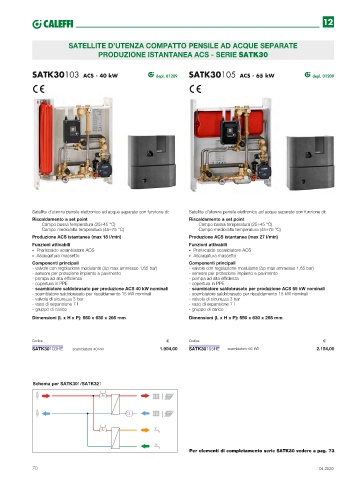

SATELLITE D’UTENZA COMPATTO PENSILE AD ACQUE SEPARATE
PRODUZIONE ISTANTANEA ACS - SERIE SATK30

SATK30103 ACS - 40 kW depl. 01209 SATK30105 ACS - 65 kW depl. 01209

Satellite d’utenza pensile elettronico ad acque separate con funzione di: Satellite d’utenza pensile elettronico ad acque separate con funzione di:
Riscaldamento a set point Riscaldamento a set point
Campo bassa temperatura (25÷45 °C) Campo bassa temperatura (25÷45 °C)
Campo medio/alta temperatura (45÷75 °C) Campo medio/alta temperatura (45÷75 °C)
Produzione ACS istantanea (max 18 l/min) Produzione ACS istantanea (max 27 l/min)
Funzioni attivabili Funzioni attivabili
• Preriscaldo scambiatore ACS • Preriscaldo scambiatore ACS
• Asciugatura massetto • Asciugatura massetto
Componenti principali Componenti principali
- valvole con regolazione modulante (Δp max ammesso 1,65 bar) - valvole con regolazione modulante (Δp max ammesso 1,65 bar)
- sensore per protezione impianto a pavimento - sensore per protezione impianto a pavimento
- pompa ad alta efficienza - pompa ad alta efficienza
- copertura in PPE - copertura in PPE
- scambiatore saldobrasato per produzione ACS 40 kW nominali - scambiatore saldobrasato per produzione ACS 65 kW nominali
- scambiatore saldobrasato per riscaldamento 15 kW nominali - scambiatore saldobrasato per riscaldamento 15 kW nominali
- valvola di sicurezza 3 bar - valvola di sicurezza 3 bar
- vaso di espansione 7 l - vaso di espansione 7 l
- gruppo di carico - gruppo di carico
Dimensioni (L x H x P): 550 x 630 x 265 mm. Dimensioni (L x H x P): 550 x 630 x 265 mm.

Codice Codice
SATK30103HE scambiatore 40 kW 1.904,00 SATK30105HE scambiatore 65 kW 2.154,00

Schema per SATK301/SATK321

Per elementi di completamento serie SATK30 vedere a pag. 73
