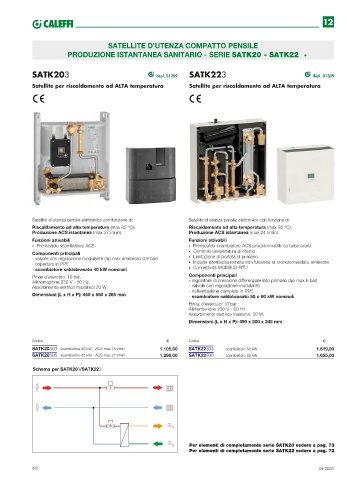

Page 68 - CALEFFI - LISTINO SISTEMI CALORE 2020

12

SATELLITE D’UTENZA COMPATTO PENSILE
PRODUZIONE ISTANTANEA SANITARIO - SERIE SATK20 - SATK22

SATK203 depl. 01209 SATK223 depl. 01309

Satellite per riscaldamento ad ALTA temperatura Satellite per riscaldamento ad ALTA temperatura

Satellite di utenza pensile elettronico con funzione di: Satellite di utenza pensile elettronico con funzione di:
Riscaldamento ad alta temperatura (max 85 °C). Riscaldamento ad alta temperatura (max 85 °C).
Produzione ACS istantanea (max 27 l/min). Produzione ACS istantanea (max 24 l/min).
Funzioni attivabili Funzioni attivabili
• Preriscaldo scambiatore ACS • Preriscaldo scambiatore ACS programmabile su base oraria
Componenti principali • Controllo temperatura di ritorno
- valvole con regolazione modulante (Δp max ammesso 0,9 bar) • Limitazione di portata di primario
- copertura in PPE • Include interfaccia remota con funzione di cronotermostato ambiente
- scambiatore saldobrasato 40 kW nominali • Connettività MODBUS-RTU
Pmax d’esercizio: 10 bar. Componenti principali
Alimentazione 230 V - 50 Hz. - regolatore di pressione differenziale lato primario (Δp max 6 bar)
Assorbimento elettrico massimo: 20 W. - valvole con regolazione modulante
- coibentazione completa in PPE
Dimensioni (L x H x P): 450 x 550 x 265 mm. - scambiatore saldobrasato 50 o 60 kW nominali
Pmax d’esercizio: 10 bar.
Alimentazione 230 V - 50 Hz.
Assorbimento elettrico massimo: 20 W.
Dimensioni (L x H x P): 490 x 500 x 245 mm.

Codice Codice
SATK20303 scambiatore 40 kW - ACS max 18 l/min 1.105,00 SATK22303 scambiatore 50 kW 1.619,00
SATK20305 scambiatore 65 kW - ACS max 27 l/min 1.298,00 SATK22305 scambiatore 60 kW 1.655,00

Schema per SATK203/SATK223

Per elementi di completamento serie SATK20 vedere a pag. 73
Per elementi di completamento serie SATK22 vedere a pag. 72

68 04.2020
