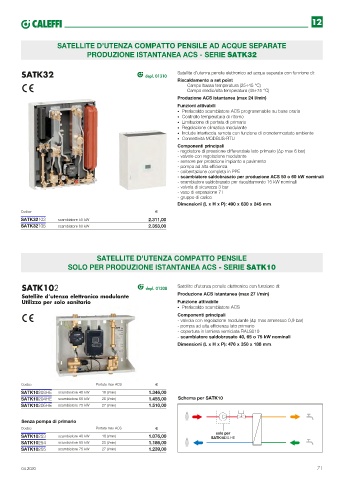

Page 71 - CALEFFI - LISTINO SISTEMI CALORE 2020

12

SATELLITE D’UTENZA COMPATTO PENSILE AD ACQUE SEPARATE
PRODUZIONE ISTANTANEA ACS - SERIE SATK32

SATK32 depl. 01310 Satellite d’utenza pensile elettronico ad acque separate con funzione di:
Riscaldamento a set point
Campo bassa temperatura (25÷45 °C)
Campo medio/alta temperatura (45÷75 °C)
Produzione ACS istantanea (max 24 l/min)
Funzioni attivabili
• Preriscaldo scambiatore ACS programmabile su base oraria
• Controllo temperatura di ritorno
• Limitazione di portata di primario
• Regolazione climatica modulante
• Include interfaccia remota con funzione di cronotermostato ambiente
• Connettività MODBUS-RTU
Componenti principali
- regolatore di pressione differenziale lato primario (Δp max 6 bar)
- valvole con regolazione modulante
- sensore per protezione impianto a pavimento
- pompa ad alta efficienza
- coibentazione completa in PPE
- scambiatore saldobrasato per produzione ACS 50 o 60 kW nominali
- scambiatore saldobrasato per riscaldamento 15 kW nominali
- valvola di sicurezza 3 bar
- vaso di espansione 7 l
- gruppo di carico
Dimensioni (L x H x P): 490 x 630 x 245 mm.
Codice
SATK32103 scambiatore 50 kW 2.311,00
SATK32105 scambiatore 60 kW 2.353,00

SATELLITE D’UTENZA COMPATTO PENSILE
SOLO PER PRODUZIONE ISTANTANEA ACS - SERIE SATK10

SATK102 depl. 01308 Satellite d’utenza pensile elettronico con funzione di:
Satellite d’utenza elettronico modulante Produzione ACS istantanea (max 27 l/min)
Utilizzo per solo sanitario Funzione attivabile
• Preriscaldo scambiatore ACS
Componenti principali
- valvola con regolazione modulante (Δp max ammesso 0,9 bar)
- pompa ad alta efficienza lato primario
- copertura in lamiera verniciata RAL9010
- scambiatore saldobrasato 40, 65 o 75 kW nominali
Dimensioni (L x H x P): 476 x 350 x 188 mm.

Codice Portata max ACS
SATK10203HE scambiatore 40 kW 18 (l/min) 1.346,00
SATK10204HE scambiatore 65 kW 25 (l/min) 1.455,00 Schema per SATK10
SATK10205HE scambiatore 75 kW 27 (l/min) 1.510,00

Senza pompa di primario
Codice Portata max ACS
solo per
SATK10253 scambiatore 40 kW 18 (l/min) 1.076,00 SATK1020.HE
SATK10254 scambiatore 65 kW 25 (l/min) 1.186,00
SATK10255 scambiatore 75 kW 27 (l/min) 1.239,00

04.2020 71

2
