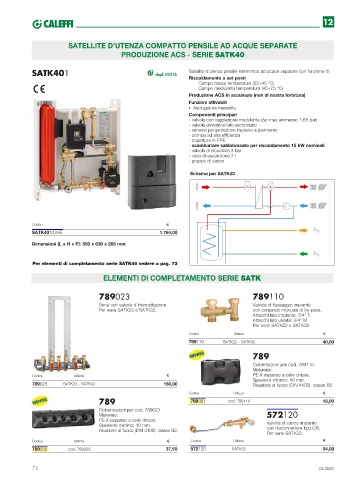

Page 72 - CALEFFI - LISTINO SISTEMI CALORE 2020

12

SATELLITE D’UTENZA COMPATTO PENSILE AD ACQUE SEPARATE
PRODUZIONE ACS - SERIE SATK40

SATK401 depl. 01216 Satellite d’utenza pensile elettronico ad acque separate con funzione di:
Riscaldamento a set point
Campo bassa temperatura (25÷45 °C)
Campo medio/alta temperatura (45÷75 °C)
Produzione ACS in accumulo (non di nostra fornitura)
Funzioni attivabili
• Asciugatura massetto
Componenti principali
- valvola con regolazione modulante (Δp max ammesso 1,65 bar)
- valvola deviatrice lato secondario
- sensore per protezione impianto a pavimento
- pompa ad alta efficienza
- copertura in PPE
- scambiatore saldobrasato per riscaldamento 15 kW nominali
- valvola di sicurezza 3 bar
- vaso di espansione 7 l
- gruppo di carico
Schema per SATK40

Codice
SATK40103HE 1.764,00

Dimensioni (L x H x P): 550 x 630 x 265 mm.

Per elementi di completamento serie SATK40 vedere a pag. 73

ELEMENTI DI COMPLETAMENTO SERIE SATK

789023 789110
Dima con valvole d’intercettazione. Valvola di flussaggio impianto
Per serie SATK22 e SATK32. con comando manuale di by-pass.
Attacchi lato impianto: 3/4” F.
Attacchi lato utente: 3/4” M.
Per serie SATK22 e SATK32.
Codice Utilizzo
789110 SATK22 - SATK32 40,00

789
Coibentazioni per cod. 789110.
Materiale:
Codice Utilizzo PE-X espanso a celle chiuse.
Spessore minimo: 10 mm.
789023 SATK22 - SATK32 180,00 Reazione al fuoco (DIN 4102): classe B2.
Codice Utilizzo
789 789301 cod. 789110 18,00
Coibentazioni per cod. 789023.
Materiale: 572120
PE-X espanso a celle chiuse.
Spessore minimo: 10 mm. Valvola di carico impianto
Reazione al fuoco (DIN 4102): classe B2. con disconnettore tipo CB.
Per serie SATK32.
Codice Utilizzo Codice Utilizzo
789332 cod. 789023 37,50 572120 SATK32 54,00
