ESEMPI DI IMPIANTO

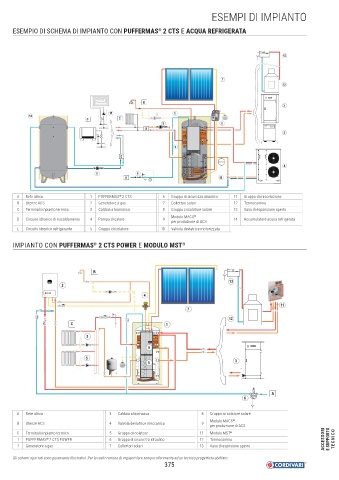

ESEMPIO DI SCHEMA DI IMPIANTO CON PUFFERMAS 2 CTS E ACQUA REFRIGERATA
®

13

7
12

B
3
11 1
14 5
C C
5 8
D
2

9
E
4
5 6
A 10

®
A Rete idrica 1 PUFFERMAS 2 CTS 6 Gruppo di sicurezza idraulico 11 Gruppo di miscelazione
B Utenze ACS 2 Generatore a gas 7 Collettori solari 12 Termocamino
C Terminali impianto termico 3 Caldaia a biomassa 8 Gruppo circolatore solare 13 Vaso di espansione aperto
Modulo MACS ®
D Circuito idronico di riscaldamento 4 Pompa di calore 9 14 Accumulatore acqua refrigerata
per produzione di ACS
E Circuito idronico refrigerante 5 Gruppo circolatore 10 Valvola deviatrice motorizzata

IMPIANTO CON PUFFERMAS 2 CTS POWER E MODULO MST ®
®

B
13
2
4
11
7
12
C 1

5

9
5
8 3

A
6

A Rete idrica 3 Caldaia a biomassa 8 Gruppo circolatore solare
Modulo MACS ®
B Utenze ACS 4 Valvola deviatrice meccanica 9
per produzione di ACS
C Terminali impianto termico 5 Gruppo circolatore 11 Modulo MST ®
®
1 PUFFERMAS 2 CTS POWER 6 Gruppo di sicurezza idraulico 12 Termocamino ACCESSORI E SUPPORTO TECNICO
2 Generatore a gas 7 Collettori solari 13 Vaso di espnsione aperto
Gli schemi riportati sono puramente illustrativi. Per la realizzazione di impianti fare sempre riferimento ad un tecnico progettista abilitato.
