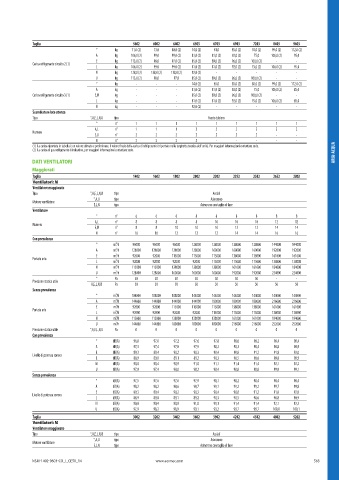

Page 565 - AERMEC - CATALOGO PRODOTTI 2024

Taglia 5602 6002 6402 6503 6703 6903 7203 8403 9603
° kg 71,0 (2) 73,0 80,0 (2) 74,0 (2) 61,0 85,0 (2) 70,0 (2) 99,0 (2) 112,0 (2)
A kg 106,0 (2) 99,0 99,0 (2) 81,0 (2) 81,0 (2) 92,0 (2) 75,0 106,0 (2) 95,0
E kg 113,0 (2) 98,0 97,0 (2) 85,0 (2) 89,0 (2) 96,0 (2) 100,0 (2) - -
Carica refrigerante circuito 2 (1)
L kg 106,0 (2) 99,0 99,0 (2) 81,0 (2) 81,0 (2) 92,0 (2) 75,0 (2) 106,0 (2) 95,0

N kg 128,0 (2) 138,0 (2) 138,0 (2) 92,0 (2) - - - - -
U kg 113,0 (2) 98,0 97,0 85,0 (2) 89,0 (2) 96,0 (2) 100,0 (2) - -
° kg - - - 74,0 (2) 65,0 85,0 (2) 80,0 (2) 99,0 (2) 112,0 (2)
A kg - - - 81,0 (2) 81,0 (2) 92,0 (2) 75,0 106,0 (2) 85,0
Carica refrigerante circuito 3 (1) E,U kg - - - 85,0 (2) 89,0 (2) 96,0 (2) 100,0 (2) - -
L kg - - - 81,0 (2) 81,0 (2) 92,0 (2) 75,0 (2) 106,0 (2) 85,0
N kg - - - 92,0 (2) - - - - -

Scambiatore lato utenza
Tipo °,A,E,L,N,U tipo Fascio tubiero
° n° 1 1 1 1 1 1 1 1 1
A,L n° 1 1 1 2 2 2 2 2 2
Numero
E,U n° 2 2 2 2 2 2 2 - -
N n° 2 2 2 2 - - - - -
ARIA-ACQUA DATI VENTILATORI ARIA-ACQUA
(1) La carica riportata in tabella è un valore stimato e preliminare. Il valore finale della carica di refrigerante è riportato nella targhetta tecnica dell’unità. Per maggiori informazioni contattare sede.
(2) La carica di gas refrigerante è indicativa, per maggiori informazioni contattare sede.
Maggiorati
Taglia 1402 1602 1802 2002 2202 2352 2502 2652 2802
Ventilatori: M
Ventilatore maggiorato
Tipo °,A,E,L,N,U tipo Assiali
°,A,U tipo Asincrono
Motore ventilatore
E,L,N tipo Asincrono con taglio di fase
Ventilatore
° n° 6 6 6 8 8 8 8 8 8
A,L n° 8 8 8 8 10 10 10 12 12
Numero
E,U n° 8 8 10 10 10 12 12 14 14
N n° 10 10 12 12 12 14 14 16 16
Con prevalenza

° m³/h 96000 96000 96000 128000 128000 128000 128000 144000 144000
A m³/h 128000 128000 128000 128000 160000 160000 160000 192000 192000
E m³/h 92000 92000 115000 115000 115000 138000 138000 161000 161000
Portata aria
L m³/h 92000 92000 92000 92000 115000 115000 115000 138000 138000
N m³/h 115000 115000 138000 138000 138000 161000 161000 184000 184000
U m³/h 128000 128000 160000 160000 160000 192000 192000 224000 224000
° Pa 50 50 50 50 50 50 50 - -
Pressione statica utile
A,E,L,N,U Pa 50 50 50 50 50 50 50 50 50
Senza prevalenza
° m³/h 108000 108000 108000 144000 144000 144000 144000 144000 144000
A m³/h 144000 144000 144000 144000 180000 180000 180000 216000 216000
E m³/h 92000 92000 115000 115000 115000 138000 138000 161000 161000
Portata aria
L m³/h 92000 92000 92000 92000 115000 115000 115000 138000 138000
N m³/h 115000 115000 138000 138000 138000 161000 161000 184000 184000
U m³/h 144000 144000 180000 180000 180000 216000 216000 252000 252000
Pressione statica utile °,A,E,L,N,U Pa 0 0 0 0 0 0 0 0 0

Con prevalenza
° dB(A) 96,8 97,0 97,2 97,6 97,8 98,0 98,2 98,4 98,4
A dB(A) 97,3 97,4 97,8 97,9 98,2 98,3 98,4 98,8 98,9
E dB(A) 89,3 89,4 90,2 90,3 90,4 90,8 91,2 91,8 92,0
Livello di potenza sonora
L dB(A) 88,9 89,0 89,1 89,2 90,3 90,5 90,6 90,8 90,9
N dB(A) 90,0 90,4 90,9 91,0 91,1 91,4 91,4 92,1 92,2
U dB(A) 97,0 97,4 98,0 98,2 98,4 98,8 98,8 99,0 99,1

Senza prevalenza
° dB(A) 97,5 97,6 97,6 97,9 98,1 98,2 98,4 98,4 98,4
A dB(A) 98,2 98,2 98,6 98,7 99,1 99,2 99,2 99,7 99,8
E dB(A) 89,3 89,4 90,2 90,3 90,4 90,8 91,2 91,8 92,0
Livello di potenza sonora
L dB(A) 88,9 89,0 89,1 89,2 90,3 90,5 90,6 90,8 90,9
N dB(A) 90,0 90,4 90,9 91,0 91,1 91,4 91,4 92,1 92,2
U dB(A) 97,9 98,2 98,9 99,1 99,2 99,7 99,7 100,0 100,1

Taglia 3002 3202 3402 3602 3902 4202 4502 4802 5202
Ventilatori: M
Ventilatore maggiorato
Tipo °,A,E,L,N,U tipo Assiali
°,A,U tipo Asincrono
Motore ventilatore
E,L,N tipo Asincrono con taglio di fase

NSM-1402-9603-CO_I_CE50_14 www.aermec.com 563
