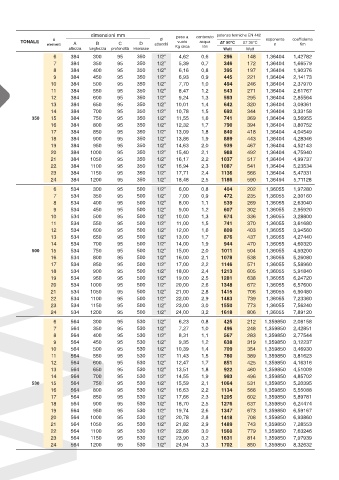

Page 28 - GLOBAL RADIATORI - CATALOGO GRIGIO

dimensioni mm peso a contenuto potenze termiche EN 442
n Ø esponente coeffi ciente
TONALE vuoto acqua ∆T 50°C ∆T 30°C
elementi A B C D attacchi Kg circa litri n Km
altezza lunghezza profondità interasse Watt Watt
6 384 300 95 350 1/2” 4,62 0,6 296 148 1,36404 1,42782
7 384 350 95 350 1/2” 5,39 0,7 346 172 1,36404 1,66579
8 384 400 95 350 1/2” 6,16 0,8 395 197 1,36404 1,90376
9 384 450 95 350 1/2” 6,93 0,9 445 221 1,36404 2,14173
10 384 500 95 350 1/2” 7,70 1,0 494 246 1,36404 2,37970
11 384 550 95 350 1/2” 8,47 1,2 543 271 1,36404 2,61767
12 384 600 95 350 1/2” 9,24 1,3 593 295 1,36404 2,85564
13 384 650 95 350 1/2” 10,01 1,4 642 320 1,36404 3,09361
14 384 700 95 350 1/2” 10,78 1,5 692 344 1,36404 3,33158
350 15 384 750 95 350 1/2” 11,55 1,6 741 369 1,36404 3,56955
16 384 800 95 350 1/2” 12,32 1,7 790 394 1,36404 3,80752
17 384 850 95 350 1/2” 13,09 1,8 840 418 1,36404 4,04549
18 384 900 95 350 1/2” 13,86 1,9 889 443 1,36404 4,28346
19 384 950 95 350 1/2” 14,63 2,0 939 467 1,36404 4,52143
20 384 1000 95 350 1/2” 15,40 2,1 988 492 1,36404 4,75940
21 384 1050 95 350 1/2” 16,17 2,2 1037 517 1,36404 4,99737
22 384 1100 95 350 1/2” 16,94 2,3 1087 541 1,36404 5,23534
23 384 1150 95 350 1/2” 17,71 2,4 1136 566 1,36404 5,47331
24 384 1200 95 350 1/2” 18,48 2,5 1186 590 1,36494 5,71128
6 534 300 95 500 1/2” 6,00 0,8 404 202 1,36055 1,97280
7 534 350 95 500 1/2” 7,00 0,9 472 235 1,36055 2,30160
8 534 400 95 500 1/2” 8,00 1,1 539 269 1,36055 2,63040
9 534 450 95 500 1/2” 9,00 1,2 607 302 1,36055 2,95920
10 534 500 95 500 1/2” 10,00 1,3 674 336 1,36055 3,28800
11 534 550 95 500 1/2” 11,00 1,5 741 370 1,36055 3,61680
12 534 600 95 500 1/2” 12,00 1,6 809 403 1,36055 3,94560
13 534 650 95 500 1/2” 13,00 1,7 876 437 1,36055 4,27440
14 534 700 95 500 1/2” 14,00 1,9 944 470 1,36055 4,60320
500 15 534 750 95 500 1/2” 15,00 2,0 1011 504 1,36055 4,93200
16 534 800 95 500 1/2” 16,00 2,1 1078 538 1,36055 5,26080
17 534 850 95 500 1/2” 17,00 2,2 1146 571 1,36055 5,58960
18 534 900 95 500 1/2” 18,00 2,4 1213 605 1,36055 5,91840
19 534 950 95 500 1/2” 19,00 2,5 1281 638 1,36055 6,24720
20 534 1000 95 500 1/2” 20,00 2,6 1348 672 1,36055 6,57600
21 534 1050 95 500 1/2” 21,00 2,8 1415 706 1,36055 6,90480
22 534 1100 95 500 1/2” 22,00 2,9 1483 739 1,36055 7,23360
23 534 1150 95 500 1/2” 23,00 3,0 1550 773 1,36055 7,56240
24 534 1200 95 500 1/2” 24,00 3,2 1618 806 1,36055 7,89120
6 564 300 95 530 1/2” 6,23 0,8 425 212 1,359850 2,08158
7 564 350 95 530 1/2” 7,27 1,0 496 248 1,359850 2,42851
8 564 400 95 530 1/2” 8,31 1,1 567 283 1,359850 2,77544
9 564 450 95 530 1/2” 9,35 1,2 638 319 1,359850 3,12237
10 564 500 95 530 1/2” 10,39 1,4 709 354 1,359850 3,46930
11 564 550 95 530 1/2” 11,43 1,5 780 389 1,359850 3,81623
12 564 600 95 530 1/2” 12,47 1,7 851 425 1,359850 4,16316
13 564 650 95 530 1/2” 13,51 1,8 922 460 1,359850 4,51009
14 564 700 95 530 1/2” 14,55 1,9 993 496 1,359850 4,85702
530 15 564 750 95 530 1/2” 15,59 2,1 1064 531 1,359850 5,20395
16 564 800 95 530 1/2” 16,63 2,2 1134 566 1,359850 5,55088
17 564 850 95 530 1/2” 17,66 2,3 1205 602 1,359850 5,89781
18 564 900 95 530 1/2” 18,70 2,5 1276 637 1,359850 6,24474
19 564 950 95 530 1/2” 19,74 2,6 1347 673 1,359850 6,59167
20 564 1000 95 530 1/2” 20,78 2,8 1418 708 1,359850 6,93860
21 564 1050 95 530 1/2” 21,82 2,9 1489 743 1,359850 7,28553
22 564 1100 95 530 1/2” 22,86 3,0 1560 779 1,359850 7,63246
23 564 1150 95 530 1/2” 23,90 3,2 1631 814 1,359850 7,97939
24 564 1200 95 530 1/2” 24,94 3,3 1702 850 1,359850 8,32632
