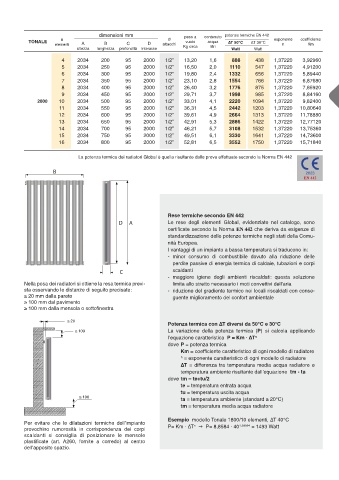

Page 33 - GLOBAL RADIATORI - CATALOGO GRIGIO

dimensioni mm peso a contenuto potenze termiche EN 442
n Ø esponente coeffi ciente
TONALE vuoto acqua ∆T 50°C ∆T 30°C
elementi A B C D attacchi Kg circa litri n Km
altezza lunghezza profondità interasse Watt Watt
4 2034 200 95 2000 1/2” 13,20 1,6 888 438 1,37220 3,92960
5 2034 250 95 2000 1/2” 16,50 2,0 1110 547 1,37220 4,91200
6 2034 300 95 2000 1/2” 19,80 2,4 1332 656 1,37220 5,89440
7 2034 350 95 2000 1/2” 23,10 2,8 1554 766 1,37220 6,87680
8 2034 400 95 2000 1/2” 26,40 3,2 1776 875 1,37220 7,85920
9 2034 450 95 2000 1/2” 29,71 3,7 1998 985 1,37220 8,84160
2000 10 2034 500 95 2000 1/2” 33,01 4,1 2220 1094 1,37220 9,82400
11 2034 550 95 2000 1/2” 36,31 4,5 2442 1203 1,37220 10,80640
12 2034 600 95 2000 1/2” 39,61 4,9 2664 1313 1,37220 11,78880
13 2034 650 95 2000 1/2” 42,91 5,3 2886 1422 1,37220 12,77120
14 2034 700 95 2000 1/2” 46,21 5,7 3108 1532 1,37220 13,75360
15 2034 750 95 2000 1/2” 49,51 6,1 3330 1641 1,37220 14,73600
16 2034 800 95 2000 1/2” 52,81 6,5 3552 1750 1,37220 15,71840

La potenza termica dei radiatori Global è quella risultante dalle prove effettuate secondo la Norma EN 442

B 2023
≥ 20 EN 442
≥ 100

Rese termiche secondo EN 442
D A
Le rese degli elementi Global, evidenziate nel catalogo, sono

certifi cate secondo la Norma EN 442 che deriva da esigenze di
standardizzazione delle potenze termiche negli stati della Comu-
nità Europea.
I vantaggi di un impianto a bassa temperatura si traducono in:
≥ 100
- minor consumo di combustibile dovuto alla riduzione delle
perdite passive di energia termica di caldaie, tubazioni e corpi
C scaldanti
- maggiore igiene degli ambienti riscaldati: questa soluzione
Nella posa dei radiatori si ottiene la resa termica previ- limita allo stretto necessario i moti convettivi dell’aria
sta osservando le distanze di seguito precisate: - riduzione del gradiente termico nei locali riscaldati con conse-
≥ 20 mm dalla parete guente miglioramento del confort ambientale
≥ 100 mm dal pavimento
≥ 100 mm dalla mensola o sottofi nestra
B
≥ 20
Potenza termica con ∆T diversi da 50°C e 30°C
≥ 100 La variazione della potenza termica (P) si calcola applicando
l’equazione caratteristica P = Km · ∆T n
dove P = potenza termica
Km = coeffi ciente caratteristico di ogni modello di radiatore
n = esponente caratteristico di ogni modello di radiatore
D A ∆T = differenza tra temperatura media acqua radiatore e

temperatura ambiente risultante dall’equazione tm - ta
dove tm = te+tu/2
te = temperatura entrata acqua
tu = temperatura uscita acqua
≥ 100
ta = temperatura ambiente (standard a 20°C)
tm = temperatura media acqua radiatore
C
Esempio modello Tonale 1800/10 elementi, ∆T 40°C
Per evitare che le dilatazioni termiche dell’impianto n 1,38994
provochino rumorosità in corrispondenza dei corpi P= Km · ∆T  P= 8,8584 · 40 = 1493 Watt
scaldanti si consiglia di posizionare le mensole
plastifi cate (art. A260, fornite a corredo) al centro
dell’apposito spazio.
