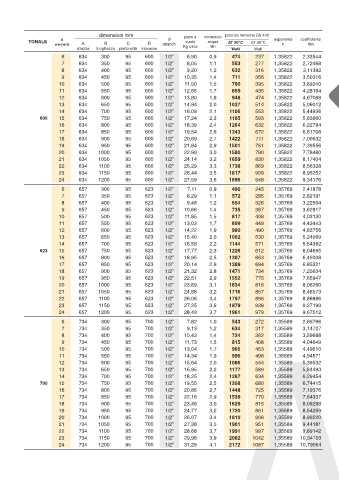

Page 29 - GLOBAL RADIATORI - CATALOGO GRIGIO

dimensioni mm peso a contenuto potenze termiche EN 442
n Ø esponente coeffi ciente
TONALE vuoto acqua ∆T 50°C ∆T 30°C
elementi A B C D attacchi Kg circa litri n Km
altezza lunghezza profondità interasse Watt Watt
6 634 300 95 600 1/2” 6,90 0,9 474 237 1,35822 2,33544
7 634 350 95 600 1/2” 8,05 1,1 553 277 1,35822 2,72468
8 634 400 95 600 1/2” 9,20 1,2 632 316 1,35822 3,11392
9 634 450 95 600 1/2” 10,35 1,4 711 356 1,35822 3,50316
10 634 500 95 600 1/2” 11,50 1,5 790 395 1,35822 3,89240
11 634 550 95 600 1/2” 12,65 1,7 869 435 1,35822 4,28164
12 634 600 95 600 1/2” 13,80 1,8 948 474 1,35822 4,67088
13 634 650 95 600 1/2” 14,94 2,0 1027 514 1,35822 5,06012
14 634 700 95 600 1/2” 16,09 2,1 1106 553 1,35822 5,44936
600 15 634 750 95 600 1/2” 17,24 2,3 1185 593 1,35822 5,83860
16 634 800 95 600 1/2” 18,39 2,4 1264 632 1,35822 6,22784
17 634 850 95 600 1/2” 19,54 2,6 1343 672 1,35822 6,61708
18 634 900 95 600 1/2” 20,69 2,7 1422 711 1,35822 7,00632
19 634 950 95 600 1/2” 21,84 2,9 1501 751 1,35822 7,39556
20 634 1000 95 600 1/2” 22,99 3,0 1580 790 1,35822 7,78480
21 634 1050 95 600 1/2” 24,14 3,2 1659 830 1,35822 8,17404
22 634 1100 95 600 1/2” 25,29 3,3 1738 869 1,35822 8,56328
23 634 1150 95 600 1/2” 26,44 3,5 1817 909 1,35822 8,95252
24 634 1200 95 600 1/2” 27,59 3,6 1896 948 1,35822 9,34176
6 657 300 95 623 1/2” 7,11 0,9 490 245 1,35769 2,41878
7 657 350 95 623 1/2” 8,29 1,1 572 286 1,35769 2,82191
8 657 400 95 623 1/2” 9,48 1,2 654 326 1,35769 3,22504
9 657 450 95 623 1/2” 10,66 1,4 735 367 1,35769 3,62817
10 657 500 95 623 1/2” 11,85 1,5 817 408 1,35769 4,03130
11 657 550 95 623 1/2” 13,03 1,7 899 449 1,35769 4,43443
12 657 600 95 623 1/2” 14,22 1,9 980 490 1,35769 4,83756
13 657 650 95 623 1/2” 15,40 2,0 1062 530 1,35769 5,24069
14 657 700 95 623 1/2” 16,58 2,2 1144 571 1,35769 5,64382
623 15 657 750 95 623 1/2” 17,77 2,3 1226 612 1,35769 6,04695
16 657 800 95 623 1/2” 18,95 2,5 1307 653 1,35769 6,45008
17 657 850 95 623 1/2” 20,14 2,6 1389 694 1,35769 6,85321
18 657 900 95 623 1/2” 21,32 2,8 1471 734 1,35769 7,25634
19 657 950 95 623 1/2” 22,51 2,9 1552 775 1,35769 7,65947
20 657 1000 95 623 1/2” 23,69 3,1 1634 816 1,35769 8,06260
21 657 1050 95 623 1/2” 24,88 3,2 1716 857 1,35769 8,46573
22 657 1100 95 623 1/2” 26,06 3,4 1797 898 1,35769 8,86886
23 657 1150 95 623 1/2” 27,25 3,6 1879 938 1,35769 9,27199
24 657 1200 95 623 1/2” 28,43 3,7 1961 979 1,35769 9,67512
6 734 300 95 700 1/2” 7,82 1,0 543 272 1,35589 2,69766
7 734 350 95 700 1/2” 9,13 1,2 634 317 1,35589 3,14727
8 734 400 95 700 1/2” 10,43 1,4 724 362 1,35589 3,59688
9 734 450 95 700 1/2” 11,73 1,5 815 408 1,35589 4,04649
10 734 500 95 700 1/2” 13,04 1,7 905 453 1,35589 4,49610
11 734 550 95 700 1/2” 14,34 1,9 996 498 1,35589 4,94571
12 734 600 95 700 1/2” 15,64 2,0 1086 544 1,35589 5,39532
13 734 650 95 700 1/2” 16,95 2,2 1177 589 1,35589 5,84493
14 734 700 95 700 1/2” 18,25 2,4 1267 634 1,35589 6,29454
700 15 734 750 95 700 1/2” 19,55 2,5 1358 680 1,35589 6,74415
16 734 800 95 700 1/2” 20,86 2,7 1448 725 1,35589 7,19376
17 734 850 95 700 1/2” 22,16 2,9 1539 770 1,35589 7,64337
18 734 900 95 700 1/2” 23,46 3,0 1629 815 1,35589 8,09298
19 734 950 95 700 1/2” 24,77 3,2 1720 861 1,35589 8,54259
20 734 1000 95 700 1/2” 26,07 3,4 1810 906 1,35589 8,99220
21 734 1050 95 700 1/2” 27,38 3,5 1901 951 1,35589 9,44181
22 734 1100 95 700 1/2” 28,68 3,7 1991 997 1,35589 9,89142
23 734 1150 95 700 1/2” 29,98 3,9 2082 1042 1,35589 10,34103
24 734 1200 95 700 1/2” 31,29 4,1 2172 1087 1,35589 10,79064
