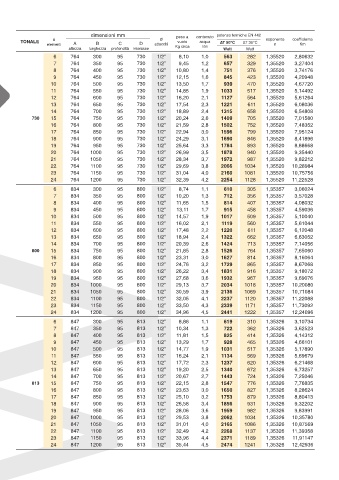

Page 30 - GLOBAL RADIATORI - CATALOGO GRIGIO

dimensioni mm peso a contenuto potenze termiche EN 442
n Ø esponente coeffi ciente
TONALE vuoto acqua ∆T 50°C ∆T 30°C
elementi A B C D attacchi Kg circa litri n Km
altezza lunghezza profondità interasse Watt Watt
6 764 300 95 730 1/2” 8,10 1,0 563 282 1,35520 2,80632
7 764 350 95 730 1/2” 9,45 1,2 657 329 1,35520 3,27404
8 764 400 95 730 1/2” 10,80 1,4 751 376 1,35520 3,74176
9 764 450 95 730 1/2” 12,15 1,6 845 423 1,35520 4,20948
10 764 500 95 730 1/2” 13,50 1,7 939 470 1,35520 4,67720
11 764 550 95 730 1/2” 14,85 1,9 1033 517 1,35520 5,14492
12 764 600 95 730 1/2” 16,20 2,1 1127 564 1,35520 5,61264
13 764 650 95 730 1/2” 17,54 2,3 1221 611 1,35520 6,08036
14 764 700 95 730 1/2” 18,89 2,4 1315 658 1,35520 6,54808
730 15 764 750 95 730 1/2” 20,24 2,6 1409 705 1,35520 7,01580
16 764 800 95 730 1/2” 21,59 2,8 1502 752 1,35520 7,48352
17 764 850 95 730 1/2” 22,94 3,0 1596 799 1,35520 7,95124
18 764 900 95 730 1/2” 24,29 3,1 1690 846 1,35520 8,41896
19 764 950 95 730 1/2” 25,64 3,3 1784 893 1,35520 8,88668
20 764 1000 95 730 1/2” 26,99 3,5 1878 940 1,35520 9,35440
21 764 1050 95 730 1/2” 28,34 3,7 1972 987 1,35520 9,82212
22 764 1100 95 730 1/2” 29,69 3,8 2066 1034 1,35520 10,28984
23 764 1150 95 730 1/2” 31,04 4,0 2160 1081 1,35520 10,75756
24 764 1200 95 730 1/2” 32,39 4,2 2254 1128 1,35520 11,22528
6 834 300 95 800 1/2” 8,74 1,1 610 305 1,35357 3,06024
7 834 350 95 800 1/2” 10,20 1,3 712 356 1,35357 3,57028
8 834 400 95 800 1/2” 11,65 1,5 814 407 1,35357 4,08032
9 834 450 95 800 1/2” 13,11 1,7 915 458 1,35357 4,59036
10 834 500 95 800 1/2” 14,57 1,9 1017 509 1,35357 5,10040
11 834 550 95 800 1/2” 16,02 2,1 1119 560 1,35357 5,61044
12 834 600 95 800 1/2” 17,48 2,2 1220 611 1,35357 6,12048
13 834 650 95 800 1/2” 18,94 2,4 1322 662 1,35357 6,63052
14 834 700 95 800 1/2” 20,39 2,6 1424 713 1,35357 7,14056
800 15 834 750 95 800 1/2” 21,85 2,8 1526 764 1,35357 7,65060
16 834 800 95 800 1/2” 23,31 3,0 1627 814 1,35357 8,16064
17 834 850 95 800 1/2” 24,76 3,2 1729 865 1,35357 8,67068
18 834 900 95 800 1/2” 26,22 3,4 1831 916 1,35357 9,18072
19 834 950 95 800 1/2” 27,68 3,6 1932 967 1,35357 9,69076
20 834 1000 95 800 1/2” 29,13 3,7 2034 1018 1,35357 10,20080
21 834 1050 95 800 1/2” 30,59 3,9 2136 1069 1,35357 10,71084
22 834 1100 95 800 1/2” 32,05 4,1 2237 1120 1,35357 11,22088
23 834 1150 95 800 1/2” 33,50 4,3 2339 1171 1,35357 11,73092
24 834 1200 95 800 1/2” 34,96 4,5 2441 1222 1,35357 12,24096
6 847 300 95 813 1/2” 8,86 1,1 619 310 1,35326 3,10734
7 847 350 95 813 1/2” 10,34 1,3 722 362 1,35326 3,62523
8 847 400 95 813 1/2” 11,81 1,5 825 414 1,35326 4,14312
9 847 450 95 813 1/2” 13,29 1,7 928 465 1,35326 4,66101
10 847 500 95 813 1/2” 14,77 1,9 1031 517 1,35326 5,17890
11 847 550 95 813 1/2” 16,24 2,1 1134 569 1,35326 5,69679
12 847 600 95 813 1/2” 17,72 2,3 1237 620 1,35326 6,21468
13 847 650 95 813 1/2” 19,20 2,5 1340 672 1,35326 6,73257
14 847 700 95 813 1/2” 20,67 2,7 1443 724 1,35326 7,25046
813 15 847 750 95 813 1/2” 22,15 2,8 1547 776 1,35326 7,76835
16 847 800 95 813 1/2” 23,63 3,0 1650 827 1,35326 8,28624
17 847 850 95 813 1/2” 25,10 3,2 1753 879 1,35326 8,80413
18 847 900 95 813 1/2” 26,58 3,4 1856 931 1,35326 9,32202
19 847 950 95 813 1/2” 28,06 3,6 1959 982 1,35326 9,83991
20 847 1000 95 813 1/2” 29,53 3,8 2062 1034 1,35326 10,35780
21 847 1050 95 813 1/2” 31,01 4,0 2165 1086 1,35326 10,87569
22 847 1100 95 813 1/2” 32,49 4,2 2268 1137 1,35326 11,39358
23 847 1150 95 813 1/2” 33,96 4,4 2371 1189 1,35326 11,91147
24 847 1200 95 813 1/2” 35,44 4,5 2474 1241 1,35326 12,42936
