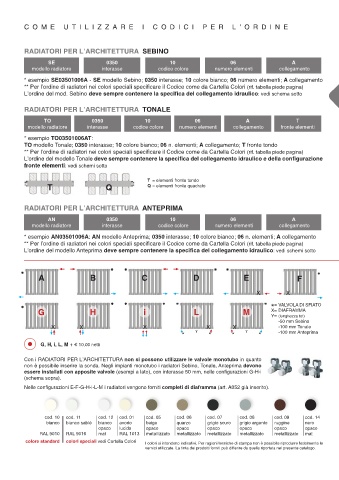

Page 51 - GLOBAL RADIATORI - CATALOGO GRIGIO

COME UTILIZZARE I CODICI PER L’ORDINE

RADIATORI PER L’ARCHITETTURA SEBINO
SE 0350 10 06 A
modello radiatore interasse codice colore numero elementi collegamento
* esempio SE03501006A - SE modello Sebino; 0350 interasse; 10 colore bianco; 06 numero elementi; A collegamento
** Per l’ordine di radiatori nei colori speciali specifi care il Codice come da Cartella Colori (rif. tabella piede pagina)

L’ordine del mod. Sebino deve sempre contenere la specifica del collegamento idraulico: vedi schema sotto

RADIATORI PER L’ARCHITETTURA TONALE
* * * *
TO 0350 10 06 A T
C
A B modello radiatore D interasse codice colore numero elementi collegamento fronte elementi
* esempio TO03501006AT:
TO modello Tonale; 0350 interasse; 10 colore bianco; 06 n. elementi; A collegamento; T fronte tondo
** Per l’ordine di radiatori nei colori speciali specifi care il Codice come da Cartella Colori (rif. tabella piede pagina)
L’ordine del modello Tonale deve sempre contenere la specifica del collegamento idraulico e della configurazione

fronte elementi: vedi schemi sotto
* *
E F T = elementi fronte tondo
T Q Q = elementi fronte quadrato
X X
T Q
RADIATORI PER L’ARCHITETTURA ANTEPRIMA

AN 0350 10 06 A
*
* * * modello radiatore interasse codice colore numero elementi collegamento
G H * esempio AN03501006A: AN modello Anteprima; 0350 interasse; 10 colore bianco; 06 n. elementi; A collegamento
I
** Per l’ordine di radiatori nei colori speciali specifi care il Codice come da Cartella Colori (rif. tabella piede pagina)

X
X X L’ordine del modello Anteprima deve sempre contenere la specifica del collegamento idraulico: vedi schemi sotto
Trattamento - Treatment Durezza - Hardness Controllato - Checked Q.tà Peso - Weight (Kg.)
Descrizione - Description Disegnato - Drawn Revisione scala - scale 10328.16
⁕ ⁕ Massimo Zanardini Materiale - Material 1:5 ⁕ ⁕
Approvato - Approved
⁕ Modifiche - Adjustments ⁕
A B Tolleranze per misure senza prescrizione 600 _ 1.0 C Data - Rev. Data - Date A0 D E F
Disegno n° - Drawing n°
10
da
0
25
150
E03215080A
600
25
9-12-21
10
150
a
0.25
0.5
0.8
0.15
- + -
Questo disegno di esclusiva proprietà della ditta GLOBAL S.r.l é tutelato a norma di legge e non può essere usato o reso noto a terzi.
X X
Y Y Y Y Y Y
⁕ ⁕ ⁕ ⁕ ⁕ ⁕= VALVOLA DI SFIATO
⁕
G H i L M X= DIAFRAMMA
Y= (lunghezza tot)
-50 mm Sebino
X X X X X -100 mm Tonale
Y Y Y Y Y -100 mm Anteprima
G, H, i, L, M + € 10,00 netti
Con i RADIATORI PER L’ARCHITETTURA non si possono utilizzare le valvole monotubo in quanto
non è possibile inserire la sonda. Negli impianti monotubo i radiatori Sebino, Tonale, Anteprima devono
essere installati con apposite valvole (esempi a lato), con interasse 50 mm, nelle confi gurazioni G-H-i
(schema sopra).
Nelle confi gurazioni E-F-G-H-i-L-M i radiatori vengono forniti completi di diaframma (art. A052 già inserito).
cod. 10 cod. 11 cod. 12 cod. 01 cod. 05 cod. 06 cod. 07 cod. 08 cod. 09 cod. 14
bianco bianco sablé bianco avorio beige quarzo grigio scuro grigio argento ruggine nero
opaco lucido opaco opaco opaco opaco opaco opaco
RAL 9010 RAL 9016 mat RAL 1013 metallizzato metallizzato metallizzato metallizzato metallizzato mat
colore standard colori speciali vedi Cartella Colori
I colori si intendono indicativi. Per ragioni tecniche di stampa non è possibile riprodurre fedelmente le
vernici utilizzate. La tinta dei prodotti forniti può differire da quella riportata nel presente catalogo.
