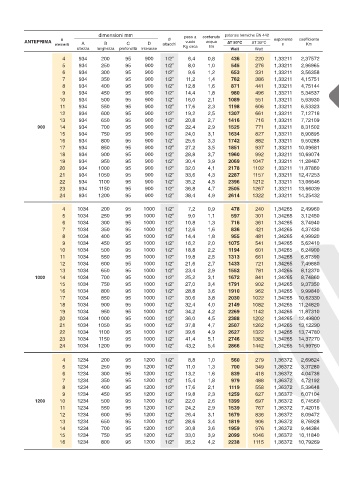

Page 47 - GLOBAL RADIATORI - CATALOGO GRIGIO

dimensioni mm peso a contenuto potenze termiche EN 442
n Ø esponente coeffi ciente
ANTEPRIMA vuoto acqua ∆T 50°C ∆T 30°C
elementi A B C D attacchi Kg circa litri n Km
altezza lunghezza profondità interasse Watt Watt
4 934 200 95 900 1/2” 6,4 0,8 436 220 1,33211 2,37572
5 934 250 95 900 1/2” 8,0 1,0 545 276 1,33211 2,96965
6 934 300 95 900 1/2” 9,6 1,2 653 331 1,33211 3,56358
7 934 350 95 900 1/2” 11,2 1,4 762 386 1,33211 4,15751
8 934 400 95 900 1/2” 12,8 1,6 871 441 1,33211 4,75144
9 934 450 95 900 1/2” 14,4 1,8 980 496 1,33211 5,34537
10 934 500 95 900 1/2” 16,0 2,1 1089 551 1,33211 5,93930
11 934 550 95 900 1/2” 17,6 2,3 1198 606 1,33211 6,53323
12 934 600 95 900 1/2” 19,2 2,5 1307 661 1,33211 7,12716
13 934 650 95 900 1/2” 20,8 2,7 1416 716 1,33211 7,72109
900 14 934 700 95 900 1/2” 22,4 2,9 1525 771 1,33211 8,31502
15 934 750 95 900 1/2” 24,0 3,1 1634 827 1,33211 8,90895
16 934 800 95 900 1/2” 25,6 3,3 1742 882 1,33211 9,50288
17 934 850 95 900 1/2” 27,2 3,5 1851 937 1,33211 10,09681
18 934 900 95 900 1/2” 28,8 3,7 1960 992 1,33211 10,69074
19 934 950 95 900 1/2” 30,4 3,9 2069 1047 1,33211 11,28467
20 934 1000 95 900 1/2” 32,0 4,1 2178 1102 1,33211 11,87860
21 934 1050 95 900 1/2” 33,6 4,3 2287 1157 1,33211 12,47253
22 934 1100 95 900 1/2” 35,2 4,5 2396 1212 1,33211 13,06646
23 934 1150 95 900 1/2” 36,8 4,7 2505 1267 1,33211 13,66039
24 934 1200 95 900 1/2” 38,4 4,9 2614 1322 1,33211 14,25432

4 1034 200 95 1000 1/2” 7,2 0,9 478 240 1,34265 2,49960
5 1034 250 95 1000 1/2” 9,0 1,1 597 301 1,34265 3,12450
6 1034 300 95 1000 1/2” 10,8 1,3 716 361 1,34265 3,74940
7 1034 350 95 1000 1/2” 12,6 1,6 836 421 1,34265 4,37430
8 1034 400 95 1000 1/2” 14,4 1,8 955 481 1,34265 4,99920
9 1034 450 95 1000 1/2” 16,2 2,0 1075 541 1,34265 5,62410
10 1034 500 95 1000 1/2” 18,8 2,2 1194 601 1,34265 6,24900
11 1034 550 95 1000 1/2” 19,8 2,5 1313 661 1,34265 6,87390
12 1034 600 95 1000 1/2” 21,6 2,7 1433 721 1,34265 7,49880
13 1034 650 95 1000 1/2” 23,4 2,9 1552 781 1,34265 8,12370
1000 14 1034 700 95 1000 1/2” 25,2 3,1 1672 841 1,34265 8,74860
15 1034 750 95 1000 1/2” 27,0 3,4 1791 902 1,34265 9,37350
16 1034 800 95 1000 1/2” 28,8 3,6 1910 962 1,34265 9,99840
17 1034 850 95 1000 1/2” 30,6 3,8 2030 1022 1,34265 10,62330
18 1034 900 95 1000 1/2” 32,4 4,0 2149 1082 1,34265 11,24820
19 1034 950 95 1000 1/2” 34,2 4,2 2269 1142 1,34265 11,87310
20 1034 1000 95 1000 1/2” 36,0 4,5 2388 1202 1,34265 12,49800
21 1034 1050 95 1000 1/2” 37,8 4,7 2507 1262 1,34265 13,12290
22 1034 1100 95 1000 1/2” 39,6 4,9 2627 1322 1,34265 13,74780
23 1034 1150 95 1000 1/2” 41,4 5,1 2746 1382 1,34265 14,37270
24 1034 1200 95 1000 1/2” 43,2 5,4 2866 1442 1,34265 14,99760

4 1234 200 95 1200 1/2” 8,8 1,0 560 279 1,36372 2,69824
5 1234 250 95 1200 1/2” 11,0 1,3 700 349 1,36372 3,37280
6 1234 300 95 1200 1/2” 13,2 1,6 839 418 1,36372 4,04736
7 1234 350 95 1200 1/2” 15,4 1,8 979 488 1,36372 4,72192
8 1234 400 95 1200 1/2” 17,6 2,1 1119 558 1,36372 5,39648
9 1234 450 95 1200 1/2” 19,8 2,3 1259 627 1,36372 6,07104
1200 10 1234 500 95 1200 1/2” 22,0 2,6 1399 697 1,36372 6,74560
11 1234 550 95 1200 1/2” 24,2 2,9 1539 767 1,36372 7,42016
12 1234 600 95 1200 1/2” 26,4 3,1 1679 836 1,36372 8,09472
13 1234 650 95 1200 1/2” 28,6 3,4 1819 906 1,36372 8,76928
14 1234 700 95 1200 1/2” 30,8 3,6 1959 976 1,36372 9,44384
15 1234 750 95 1200 1/2” 33,0 3,9 2099 1046 1,36372 10,11840
16 1234 800 95 1200 1/2” 35,2 4,2 2238 1115 1,36372 10,79269
