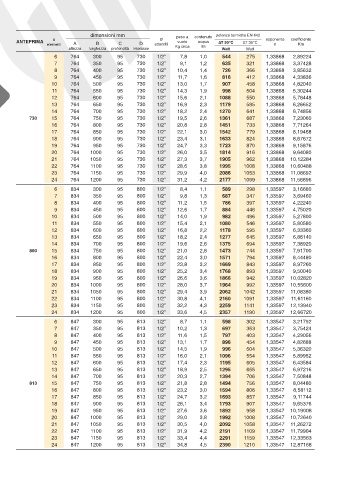

Page 46 - GLOBAL RADIATORI - CATALOGO GRIGIO

dimensioni mm peso a contenuto potenze termiche EN 442
n Ø esponente coeffi ciente
ANTEPRIMA vuoto acqua ∆T 50°C ∆T 30°C
elementi A B C D attacchi Kg circa litri n Km
altezza lunghezza profondità interasse Watt Watt
6 764 300 95 730 1/2” 7,8 1,0 544 275 1,33868 2,89224
7 764 350 95 730 1/2” 9,1 1,2 635 321 1,33868 3,37428
8 764 400 95 730 1/2” 10,4 1,4 726 366 1,33868 3,85632
9 764 450 95 730 1/2” 11,7 1,6 816 412 1,33868 4,33836
10 764 500 95 730 1/2” 13,0 1,7 907 458 1,33868 4,82040
11 764 550 95 730 1/2” 14,3 1,9 998 504 1,33868 5,30244
12 764 600 95 730 1/2” 15,6 2,1 1088 550 1,33868 5,78448
13 764 650 95 730 1/2” 16,9 2,3 1179 595 1,33868 6,26652
14 764 700 95 730 1/2” 18,2 2,4 1270 641 1,33868 6,74856
730 15 764 750 95 730 1/2” 19,5 2,6 1361 687 1,33868 7,23060
16 764 800 95 730 1/2” 20,8 2,8 1451 733 1,33868 7,71264
17 764 850 95 730 1/2” 22,1 3,0 1542 779 1,33868 8,19468
18 764 900 95 730 1/2” 23,4 3,1 1633 824 1,33868 8,67672
19 764 950 95 730 1/2” 24,7 3,3 1723 870 1,33868 9,15876
20 764 1000 95 730 1/2” 26,0 3,5 1814 916 1,33868 9,64080
21 764 1050 95 730 1/2” 27,3 3,7 1905 962 1,33868 10,12284
22 764 1100 95 730 1/2” 28,6 3,8 1995 1008 1,33868 10,60488
23 764 1150 95 730 1/2” 29,9 4,0 2086 1053 1,33868 11,08692
24 764 1200 95 730 1/2” 31,2 4,2 2177 1099 1,33868 11,56896
6 834 300 95 800 1/2” 8,4 1,1 589 298 1,33597 3,16680
7 834 350 95 800 1/2” 9,8 1,3 687 347 1,33597 3,69460
8 834 400 95 800 1/2” 11,2 1,5 786 397 1,33597 4,22240
9 834 450 95 800 1/2” 12,6 1,7 884 446 1,33597 4,75020
10 834 500 95 800 1/2” 14,0 1,9 982 496 1,33597 5,27800
11 834 550 95 800 1/2” 15,4 2,1 1080 546 1,33597 5,80580
12 834 600 95 800 1/2” 16,8 2,2 1178 595 1,33597 6,33360
13 834 650 95 800 1/2” 18,2 2,4 1277 645 1,33597 6,86140
14 834 700 95 800 1/2” 19,6 2,6 1375 694 1,33597 7,38920
800 15 834 750 95 800 1/2” 21,0 2,8 1473 744 1,33597 7,91700
16 834 800 95 800 1/2” 22,4 3,0 1571 794 1,33597 8,44480
17 834 850 95 800 1/2” 23,8 3,2 1669 843 1,33597 8,97260
18 834 900 95 800 1/2” 25,2 3,4 1768 893 1,33597 9,50040
19 834 950 95 800 1/2” 26,6 3,6 1866 942 1,33597 10,02820
20 834 1000 95 800 1/2” 28,0 3,7 1964 992 1,33597 10,55600
21 834 1050 95 800 1/2” 29,4 3,9 2062 1042 1,33597 11,08380
22 834 1100 95 800 1/2” 30,8 4,1 2160 1091 1,33597 11,61160
23 834 1150 95 800 1/2” 32,2 4,3 2259 1141 1,33597 12,13940
24 834 1200 95 800 1/2” 33,6 4,5 2357 1190 1,33597 12,66720
6 847 300 95 813 1/2” 8,7 1,1 598 302 1,33547 3,21792
7 847 350 95 813 1/2” 10,2 1,3 697 353 1,33547 3,75424
8 847 400 95 813 1/2” 11,6 1,5 797 403 1,33547 4,29056
9 847 450 95 813 1/2” 13,1 1,7 896 454 1,33547 4,82688
10 847 500 95 813 1/2” 14,5 1,9 996 504 1,33547 5,36320
11 847 550 95 813 1/2” 16,0 2,1 1096 554 1,33547 5,89952
12 847 600 95 813 1/2” 17,4 2,3 1195 605 1,33547 6,43584
13 847 650 95 813 1/2” 18,9 2,5 1295 655 1,33547 6,97216
14 847 700 95 813 1/2” 20,3 2,7 1394 706 1,33547 7,50848
813 15 847 750 95 813 1/2” 21,8 2,8 1494 756 1,33547 8,04480
16 847 800 95 813 1/2” 23,2 3,0 1594 806 1,33547 8,58112
17 847 850 95 813 1/2” 24,7 3,2 1693 857 1,33547 9,11744
18 847 900 95 813 1/2” 26,1 3,4 1793 907 1,33547 9,65376
19 847 950 95 813 1/2” 27,6 3,6 1892 958 1,33547 10,19008
20 847 1000 95 813 1/2” 29,0 3,8 1992 1008 1,33547 10,72640
21 847 1050 95 813 1/2” 30,5 4,0 2092 1058 1,33547 11,26272
22 847 1100 95 813 1/2” 31,9 4,2 2191 1109 1,33547 11,79904
23 847 1150 95 813 1/2” 33,4 4,4 2291 1159 1,33547 12,33563
24 847 1200 95 813 1/2” 34,8 4,5 2390 1210 1,33547 12,87168
