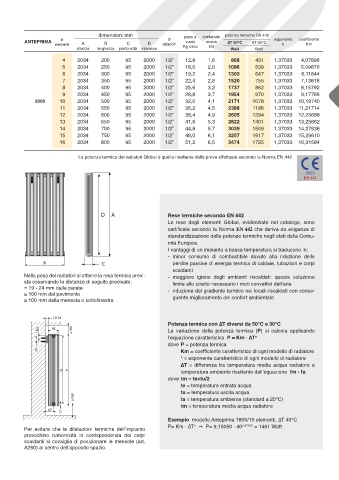

Page 49 - GLOBAL RADIATORI - CATALOGO GRIGIO

dimensioni mm peso a contenuto potenze termiche EN 442
n Ø esponente coeffi ciente
ANTEPRIMA vuoto acqua ∆T 50°C ∆T 30°C
elementi A B C D attacchi Kg circa litri n Km
altezza lunghezza profondità interasse Watt Watt
4 2034 200 95 2000 1/2” 12,8 1,6 868 431 1,37033 4,07896
5 2034 250 95 2000 1/2” 16,0 2,0 1086 539 1,37033 5,09870
6 2034 300 95 2000 1/2” 19,2 2,4 1303 647 1,37033 6,11844
7 2034 350 95 2000 1/2” 22,4 2,8 1520 755 1,37033 7,13818
8 2034 400 95 2000 1/2” 25,6 3,2 1737 862 1,37033 8,15792
9 2034 450 95 2000 1/2” 28,8 3,7 1954 970 1,37033 9,17766
2000 10 2034 500 95 2000 1/2” 32,0 4,1 2171 1078 1,37033 10,19740
11 2034 550 95 2000 1/2” 35,2 4,5 2388 1186 1,37033 11,21714
12 2034 600 95 2000 1/2” 38,4 4,9 2605 1294 1,37033 12,23688
13 2034 650 95 2000 1/2” 41,6 5,3 2822 1401 1,37033 13,25662
14 2034 700 95 2000 1/2” 44,8 5,7 3039 1509 1,37033 14,27636
15 2034 750 95 2000 1/2” 48,0 6,1 3257 1617 1,37033 15,29610
16 2034 800 95 2000 1/2” 51,2 6,5 3474 1725 1,37033 16,31584
19-24
La potenza termica dei radiatori Global è quella risultante dalle prove effettuate secondo la Norma EN 442
B
18,5 95 ≥100 ≥ 20 2023
EN 442
≥ 100
30

D A D A
Rese termiche secondo EN 442
Le rese degli elementi Global, evidenziate nel catalogo, sono
certifi cate secondo la Norma EN 442 che deriva da esigenze di
standardizzazione delle potenze termiche negli stati della Comu-
≥100 nità Europea.
≥ 100
I vantaggi di un impianto a bassa temperatura si traducono in:
- minor consumo di combustibile dovuto alla riduzione delle
B C 67 17 perdite passive di energia termica di caldaie, tubazioni e corpi
scaldanti
Nella posa dei radiatori si ottiene la resa termica previ- - maggiore igiene degli ambienti riscaldati: questa soluzione
sta osservando le distanze di seguito precisate:
limita allo stretto necessario i moti convettivi dell’aria
= 19 - 24 mm dalla parete - riduzione del gradiente termico nei locali riscaldati con conse-
≥ 100 mm dal pavimento
≥ 100 mm dalla mensola o sottofi nestra guente miglioramento del confort ambientale

19-24
Potenza termica con ∆T diversi da 50°C e 30°C
18,5 95 ≥100 La variazione della potenza termica (P) si calcola applicando
l’equazione caratteristica P = Km · ∆T n
dove P = potenza termica
30 Km = coeffi ciente caratteristico di ogni modello di radiatore
n = esponente caratteristico di ogni modello di radiatore
∆T = differenza tra temperatura media acqua radiatore e
D A
temperatura ambiente risultante dall’equazione tm - ta
dove tm = te+tu/2
te = temperatura entrata acqua
tu = temperatura uscita acqua
≥100 ta = temperatura ambiente (standard a 20°C)
tm = temperatura media acqua radiatore
B 67 17
Esempio modello Anteprima 1800/10 elementi, ∆T 40°C
n
P= Km · ∆T  P= 9,15050 · 40 1,37515 = 1461 Watt
Per evitare che le dilatazioni termiche dell’impianto
provochino rumorosità in corrispondenza dei corpi
scaldanti si consiglia di posizionare le mensole (art.
A260) al centro dell’apposito spazio.
