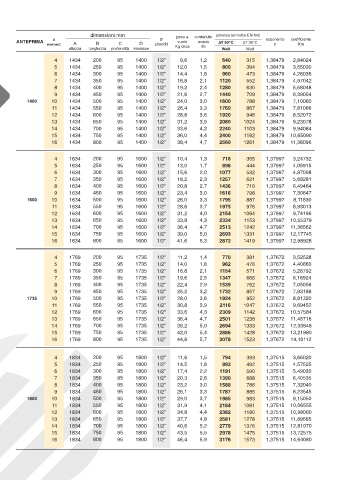

Page 48 - GLOBAL RADIATORI - CATALOGO GRIGIO

dimensioni mm peso a contenuto potenze termiche EN 442
n Ø esponente coeffi ciente
ANTEPRIMA vuoto acqua ∆T 50°C ∆T 30°C
elementi A B C D attacchi Kg circa litri n Km
altezza lunghezza profondità interasse Watt Watt
4 1434 200 95 1400 1/2” 9,6 1,2 640 315 1,38479 2,84024
5 1434 250 95 1400 1/2” 12,0 1,5 800 394 1,38479 3,55030
6 1434 300 95 1400 1/2” 14,4 1,8 960 473 1,38479 4,26036
7 1434 350 95 1400 1/2” 16,8 2,1 1120 552 1,38479 4,97042
8 1434 400 95 1400 1/2” 19,2 2,4 1280 630 1,38479 5,68048
9 1434 450 95 1400 1/2” 21,6 2,7 1440 709 1,38479 6,39054
1400 10 1434 500 95 1400 1/2” 24,0 3,0 1600 788 1,38479 7,10060
11 1434 550 95 1400 1/2” 26,4 3,3 1760 867 1,38479 7,81066
12 1434 600 95 1400 1/2” 28,8 3,6 1920 946 1,38479 8,52072
13 1434 650 95 1400 1/2” 31,2 3,9 2080 1024 1,38479 9,23078
14 1434 700 95 1400 1/2” 33,6 4,2 2240 1103 1,38479 9,94084
15 1434 750 95 1400 1/2” 36,0 4,4 2400 1182 1,38479 10,65090
16 1434 800 95 1400 1/2” 38,4 4,7 2560 1261 1,38479 11,36096

4 1634 200 95 1600 1/2” 10,4 1,3 718 355 1,37997 3,24732
5 1634 250 95 1600 1/2” 13,0 1,7 898 444 1,37997 4,05915
6 1634 300 95 1600 1/2” 15,6 2,0 1077 532 1,37997 4,87098
7 1634 350 95 1600 1/2” 18,2 2,3 1257 621 1,37997 5,68281
8 1634 400 95 1600 1/2” 20,8 2,7 1436 710 1,37997 6,49464
9 1634 450 95 1600 1/2” 23,4 3,0 1616 798 1,37997 7,30647
1600 10 1634 500 95 1600 1/2” 26,0 3,3 1795 887 1,37997 8,11830
11 1634 550 95 1600 1/2” 28,6 3,7 1975 976 1,37997 8,93013
12 1634 600 95 1600 1/2” 31,2 4,0 2154 1064 1,37997 9,74196
13 1634 650 95 1600 1/2” 33,8 4,3 2334 1153 1,37997 10,55379
14 1634 700 95 1600 1/2” 36,4 4,7 2513 1242 1,37997 11,36562
15 1634 750 95 1600 1/2” 39,0 5,0 2693 1331 1,37997 12,17745
16 1634 800 95 1600 1/2” 41,6 5,3 2872 1419 1,37997 12,98928

4 1769 200 95 1735 1/2” 11,2 1,4 770 381 1,37672 3,52528
5 1769 250 95 1735 1/2” 14,0 1,8 962 476 1,37672 4,40660
6 1769 300 95 1735 1/2” 16,8 2,1 1154 571 1,37672 5,28792
7 1769 350 95 1735 1/2” 19,6 2,5 1347 666 1,37672 6,16924
8 1769 400 95 1735 1/2” 22,4 2,9 1539 762 1,37672 7,05056
9 1769 450 95 1735 1/2” 25,2 3,2 1732 857 1,37672 7,93188
1735 10 1769 500 95 1735 1/2” 28,0 3,6 1924 952 1,37672 8,81320
11 1769 550 95 1735 1/2” 30,8 3,9 2116 1047 1,37672 9,69452
12 1769 600 95 1735 1/2” 33,6 4,3 2309 1142 1,37672 10,57584
13 1769 650 95 1735 1/2” 36,4 4,7 2501 1238 1,37672 11,45716
14 1769 700 95 1735 1/2” 39,2 5,0 2694 1333 1,37672 12,33848
15 1769 750 95 1735 1/2” 42,0 5,4 2886 1428 1,37672 13,21980
16 1769 800 95 1735 1/2” 44,8 5,7 3078 1523 1,37672 14,10112

4 1834 200 95 1800 1/2” 11,6 1,5 794 393 1,37515 3,66020
5 1834 250 95 1800 1/2” 14,5 1,8 993 492 1,37515 4,57525
6 1834 300 95 1800 1/2” 17,4 2,2 1191 590 1,37515 5,49030
7 1834 350 95 1800 1/2” 20,3 2,6 1390 688 1,37515 6,40535
8 1834 400 95 1800 1/2” 23,2 3,0 1588 786 1,37515 7,32040
9 1834 450 95 1800 1/2” 26,1 3,3 1787 885 1,37515 8,23545
1800 10 1834 500 95 1800 1/2” 29,0 3,7 1985 983 1,37515 9,15050
11 1834 550 95 1800 1/2” 31,9 4,1 2184 1081 1,37515 10,06555
12 1834 600 95 1800 1/2” 34,8 4,4 2382 1180 1,37515 10,98060
13 1834 650 95 1800 1/2” 37,7 4,8 2581 1278 1,37515 11,89565
14 1834 700 95 1800 1/2” 40,6 5,2 2779 1376 1,37515 12,81070
15 1834 750 95 1800 1/2” 43,5 5,5 2978 1475 1,37515 13,72575
16 1834 800 95 1800 1/2” 46,4 5,9 3176 1573 1,37515 14,64080
