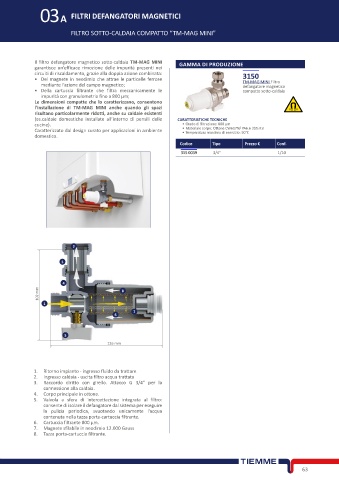

Page 77 - TIEMME - CENTRALE TERMICA E CONTABILIZZAZIONE

03A FILTRI DEFANGATORI MAGNETICI

FILTRO SOTTO-CALDAIA COMPATTO “TM-MAG MINI”

Il filtro defangatore magnetico sotto-caldaia TM-MAG MINI GAMMA DI PRODUZIONE
garantisce un’efficace rimozione delle impurità presenti nei
circuiti di riscaldamento, grazie alla doppia azione combinata: 3150
• Del magnete in neodimio che attrae le particelle ferrose TM-MAG MINI Filtro
mediante l’azione del campo magnetico; defangatore magnetico
• Della cartuccia filtrante che filtra meccanicamente le compatto sotto-caldaia
impurità con granulometria fino a 800 µm;
Le dimensioni compatte che lo caratterizzano, consentono
l’installazione di TM-MAG MINI anche quando gli spazi
risultano particolarmente ridotti, anche su caldaie esistenti
(es.caldaie domestiche installate all’interno di pensili delle CARATTERISTICHE TECNICHE
cucine). • Grado di filtrazione: 800 μm
Caratterizzato dal design curato per applicazioni in ambiente • Materiale corpo: Ottone CW617N/ PA6.6 30% F.V.
• Temperatura massima di esercizio: 90°C
domestico.
Codice Tipo Prezzo € Conf.
315 0039 3/4” 1/10

2

3

4
102 mm 8

1
7
6

5
126 mm

1. Ritorno impianto - ingresso fluido da trattare
2. Ingresso caldaia - uscita filtro acqua trattata
3. Raccordo diritto con girello. Attacco G 3/4” per la
connessione alla caldaia.
4. Corpo principale in ottone.
5. Valvola a sfera di intercettazione integrata al filtro:
consente di isolare il defangatore dal sistema per eseguire
la pulizia periodica, svuotando unicamente l’acqua
contenuta nella tazza porta-cartuccia filtrante.
6. Cartuccia filtrante 800 µm.
7. Magnete sfilabile in neodimio 12.000 Gauss
8. Tazza porta-cartuccia filtrante.

63
