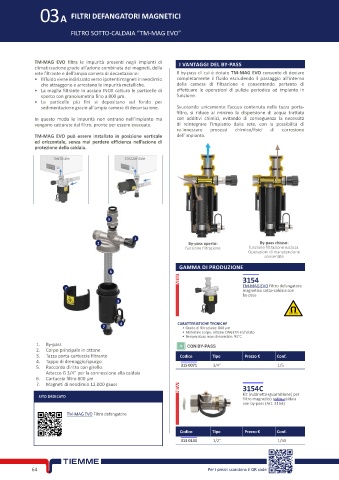

Page 78 - TIEMME - CENTRALE TERMICA E CONTABILIZZAZIONE

03A FILTRI DEFANGATORI MAGNETICI

FILTRO SOTTO-CALDAIA “TM-MAG EVO”

TM-MAG EVO filtra le impurità presenti negli impianti di I VANTAGGI DEL BY-PASS
climatizzazione grazie all’azione combinata dei magneti, della
rete filtrante e dell’ampia camera di decantazione: Il by-pass di cui è dotato TM-MAG EVO consente di deviare
• Il fluido viene indirizzato verso i potenti magneti in neodimio completamente il fluido escludendo il passaggio all’interno
che attraggono e arrestano le impurità metalliche. della camera di filtrazione e consentendo pertanto di
• La maglia filtrante in acciaio INOX cattura le particelle di effettuare le operazioni di pulizia periodica ad impianto in
sporco con granolumetria fino a 800 μm. funzione.
• Le particelle più fini si depositano sul fondo per
sedimentazione grazie all’ampia camera di decantazione. Svuotando unicamente l’acqua contenuta nella tazza porta-
filtro, si riduce al minimo la dispersione di acqua trattata
In questo modo le impurità non entrano nell’impianto ma con additivi chimici, evitando di conseguenza la necessità
vengono catturate dal filtro, pronte per essere evacuate. di reintegrare l’impianto dalla rete, con la possibilità di
re-innescare processi chimico/fisici di corrosione
TM-MAG EVO può essere installato in posizione verticale dell’impianto.
ed orizzontale, senza mai perdere efficienza nell’azione di
protezione della caldaia.
Verticale Orizzontale

5

1
2 By-pass aperto: By-pass chiuso:
funzione filtrazione funzione filtrazione esclusa.
Operazioni di manutenzione
consentite
GAMMA DI PRODUZIONE
6

3154 ■
7 TM-MAG EVO Filtro defangatore
magnetico sotto-caldaia con
by-pass
3

4 CARATTERISTICHE TECNICHE
7 • Grado di filtrazione: 800 μm
• Materiale corpo: ottone CW617N nichelato
• Temperatura max di esercizio: 95°C
1. By-pass CON BY-PASS
2. Corpo principale in ottone
3. Tazza porta-cartuccia filtrante Codice Tipo Prezzo € Conf.
4. Tappo di drenaggio/spurgo
5. Raccordo diritto con girello. 315 0071 3/4” 1/5
Attacco G 3/4” per la connessione alla caldaia
6. Cartuccia filtro 800 μm
7. Magneti di neodimio 12.000 gauss
3154C ■
SITO DEDICATO Kit (rubinetto+guarnizione) per
filtro magnetico sotto-caldaia
con by-pass (Art. 3154)
TM-MAG EVO Filtro defangatore

Codice Tipo Prezzo € Conf.
313 0135 1/2” 1/50

64 Per i prezzi scansiona il QR code
