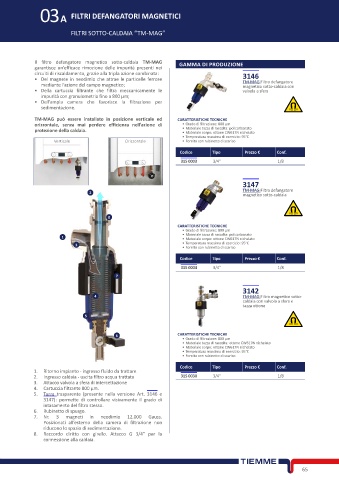

Page 79 - TIEMME - CENTRALE TERMICA E CONTABILIZZAZIONE

03A FILTRI DEFANGATORI MAGNETICI

FILTRI SOTTO-CALDAIA “TM-MAG”

Il filtro defangatore magnetico sotto-caldaia TM-MAG GAMMA DI PRODUZIONE
garantisce un’efficace rimozione delle impurità presenti nei
circuiti di riscaldamento, grazie alla tripla azione combinata: 3146
• Del magnete in neodimio che attrae le particelle ferrose TM-MAG Filtro defangatore
mediante l’azione del campo magnetico; magnetico sotto-caldaia con
• Della cartuccia filtrante che filtra meccanicamente le valvola a sfera
impurità con granulometria fino a 800 µm;
• Dell’ampia camera che favorisce la filtrazione per
sedimentazione.
TM-MAG può essere installato in posizione verticale ed CARATTERISTICHE TECNICHE
orizzontale, senza mai perdere efficienza nell’azione di • Grado di filtrazione: 800 μm
protezione della caldaia. • Materiale tazza di raccolta: policarbonato
• Materiale corpo: ottone CW617N nichelato
• Temperatura massima di esercizio: 95°C
Verticale Orizzontale • Fornito con rubinetto di scarico
Codice Tipo Prezzo € Conf.
315 0003 3/4” 1/8

3147

2 TM-MAG Filtro defangatore
magnetico sotto-caldaia

8
CARATTERISTICHE TECNICHE
• Grado di filtrazione: 800 μm
• Materiale tazza di raccolta: policarbonato
1 • Materiale corpo: ottone CW617N nichelato
3 • Temperatura massima di esercizio: 95°C
• Fornito con rubinetto di scarico
Codice Tipo Prezzo € Conf.
315 0004 3/4” 1/8
7
3142
4 TM-MAG Filtro magnetico sotto-
caldaia con valvola a sfera e
tazza ottone

5

6 CARATTERISTICHE TECNICHE
• Grado di filtrazione: 800 μm
• Materiale tazza di raccolta: ottone CW617N nichelato
• Materiale corpo: ottone CW617N nichelato
• Temperatura massima di esercizio: 95°C
• Fornito con rubinetto di scarico
Codice Tipo Prezzo € Conf.
1. Ritorno impianto - ingresso fluido da trattare
2. Ingresso caldaia - uscita filtro acqua trattata 315 0030 3/4” 1/8
3. Attacco valvola a sfera di intercettazione
4. Cartuccia filtrante 800 µm.
5. Tazza trasparente (presente nella versione Art. 3146 e
3147): permette di controllare visivamente il grado di
intasamento del filtro stesso.
6. Rubinetto di spurgo.
7. Nr. 3 magneti in neodimio 12.000 Gauss.
Posizionati all’esterno della camera di filtrazione non
riducono lo spazio di sedimentazione.
8. Raccordo diritto con girello. Attacco G 3/4” per la
connessione alla caldaia.
