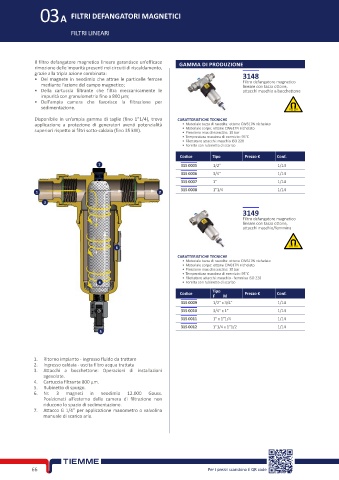

Page 80 - TIEMME - CENTRALE TERMICA E CONTABILIZZAZIONE

03A FILTRI DEFANGATORI MAGNETICI

FILTRI LINEARI

Il filtro defangatore magnetico lineare garantisce un’efficace GAMMA DI PRODUZIONE
rimozione delle impurità presenti nei circuiti di riscaldamento,
grazie alla tripla azione combinata: 3148
• Del magnete in neodimio che attrae le particelle ferrose Filtro defangatore magnetico
mediante l’azione del campo magnetico; lineare con tazza ottone,
• Della cartuccia filtrante che filtra meccanicamente le attacchi maschio a bocchettone
impurità con granulometria fino a 800 µm;
• Dell’ampia camera che favorisce la filtrazione per
sedimentazione.
Disponibile in un’ampia gamma di taglie (fino 1”1/4), trova CARATTERISTICHE TECNICHE
applicazione a protezione di generatori aventi potenzialità • Materiale tazza di raccolta: ottone CW617N nichelato
superiori rispetto ai filtri sotto-caldaia (fino 35 kW). • Materiale corpo: ottone CW617N nichelato
• Pressione max di esercizio: 10 bar
• Temperatura massima di esercizio: 95°C
• Filettature attacchi: maschio ISO 228
• Fornito con rubinetto di scarico
Codice Tipo Prezzo € Conf.
7 315 0005 1/2” 1/14
315 0006 3/4” 1/14
315 0007 1” 1/14
315 0008 1”1/4 1/14
1 2
3
3149
Filtro defangatore magnetico
lineare con tazza ottone,
attacchi maschio/femmina

6
CARATTERISTICHE TECNICHE
• Materiale tazza di raccolta: ottone CW617N nichelato
• Materiale corpo: ottone CW617N nichelato
• Pressione max di esercizio: 10 bar
• Temperatura massima di esercizio: 95°C
• Filettature attacchi: maschio - femmina ISO 228
4 • Fornito con rubinetto di scarico
Codice Tipo Prezzo € Conf.
F M
315 0009 1/2” x 3/4” 1/14
315 0010 3/4” x 1” 1/14
315 0011 1” x 1”1/4 1/14
315 0012 1”1/4 x 1”1/2 1/14
5

1. Ritorno impianto - ingresso fluido da trattare
2. Ingresso caldaia - uscita filtro acqua trattata
3. Attacchi a bocchettone: Operazioni di installazioni
agevolate.
4. Cartuccia filtrante 800 µm.
5. Rubinetto di spurgo.
6. Nr. 3 magneti in neodimio 12.000 Gauss.
Posizionati all’esterno della camera di filtrazione non
riducono lo spazio di sedimentazione.
7. Attacco G 1/4” per applicazione manometro o valvolina
manuale di scarico aria.

66 Per i prezzi scansiona il QR code
