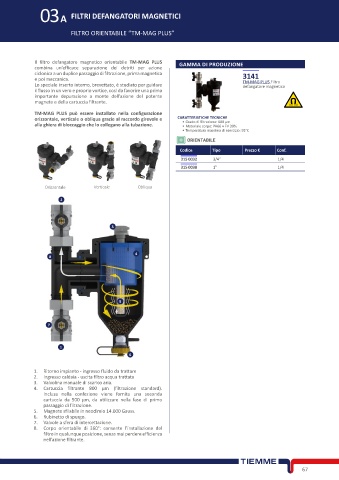

Page 81 - TIEMME - CENTRALE TERMICA E CONTABILIZZAZIONE

03A FILTRI DEFANGATORI MAGNETICI

FILTRO ORIENTABILE “TM-MAG PLUS”

Il filtro defangatore magnetico orientabile TM-MAG PLUS GAMMA DI PRODUZIONE
combina un’efficace separazione dei detriti per azione
ciclonica a un duplice passaggio di filtrazione, prima magnetica 3141
e poi meccanica. TM-MAG PLUS Filtro
Lo speciale inserto interno, brevettato, è studiato per guidare defangatore magnetico
il flusso in un vero e proprio vortice, così da favorire una prima
importante depurazione a monte dell’azione del potente
magnete e della cartuccia filtrante.
TM-MAG PLUS può essere installato nella configurazione
orizzontale, verticale o obliqua grazie al raccordo girevole e CARATTERISTICHE TECNICHE
alla ghiera di bloccaggio che lo collegano alla tubazione. • Grado di filtrazione: 800 μm
• Materiale corpo: PA66 + FV 30%
• Temperatura massima di esercizio: 95°C
ORIENTABILE
Codice Tipo Prezzo € Conf.
315 0032 3/4” 1/4
315 0038 1” 1/4

Orizzontale Verticale Obliqua

2

3

4
8

5

7

1
6

1. Ritorno impianto - ingresso fluido da trattare
2. Ingresso caldaia - uscita filtro acqua trattata
3. Valvolina manuale di scarico aria.
4. Cartuccia filtrante 800 µm (filtrazione standard).
Inclusa nella confezione viene fornita una seconda
cartuccia da 500 μm, da utilizzare nella fase di primo
passaggio di filtrazione.
5. Magnete sfilabile in neodimio 14.000 Gauss.
6. Rubinetto di spurgo.
7. Valvole a sfera di intercettazione.
8. Corpo orientabile di 360°: consente l’installazione del
filtro in qualunque posizione, senza mai perdere efficienza
nell’azione filtrante.

67
