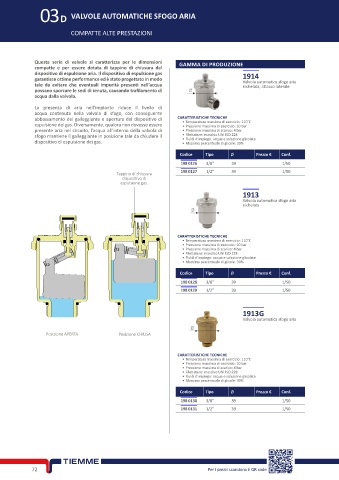

Page 86 - TIEMME - CENTRALE TERMICA E CONTABILIZZAZIONE

03D VALVOLE AUTOMATICHE SFOGO ARIA

COMPATTE ALTE PRESTAZIONI

Questa serie di valvole si caratterizza per le dimensioni GAMMA DI PRODUZIONE
compatte e per essere dotata di tappino di chiusura del
dispositivo di espulsione aria. Il dispositivo di espulsione gas 1914
garantisce ottime performance ed è stato progettato in modo Valvola automatica sfogo aria
tale da evitare che eventuali impurità presenti nell’acqua nichelata, attacco laterale
possano sporcare le sedi di tenuta, causando trafilamento di
acqua dalla valvola.

La presenza di aria nell’impianto riduce il livello di
acqua contenuta nella valvola di sfogo, con conseguente
abbassamento del galleggiante e apertura del dispositivo di CARATTERISTICHE TECNICHE
espulsione dei gas. Diversamente, qualora non dovesse essere • Temperatura massima di esercizio: 110°C
• Pressione massima di esercizio: 10 bar
presente aria nel circuito, l’acqua all’interno della valvola di • Pressione massima di scarico: 4 bar
sfogo mantiene il galleggiante in posizione tale da chiudere il • Filettature: maschio UNI ISO 228
dispositivo di espulsione dei gas. • Fluidi d’impiego: acqua e soluzione glicolate
• Massima percentuale di glicole: 30%
Codice Tipo Ø Prezzo € Conf.
198 0126 3/8” 39 1/50
198 0127 1/2” 39 1/50
Tappino di chiusura
dispositivo di
espulsione gas.
1913
Valvola automatica sfogo aria
nichelata

CARATTERISTICHE TECNICHE
• Temperatura massima di esercizio: 110°C
• Pressione massima di esercizio: 10 bar
• Pressione massima di scarico: 4 bar
• Filettature: maschio UNI ISO 228
• Fluidi d’impiego: acqua e soluzione glicolate
• Massima percentuale di glicole: 30%
Codice Tipo Ø Prezzo € Conf.
198 0128 3/8” 39 1/50
198 0129 1/2” 39 1/50

1913G
Valvola automatica sfogo aria

Posizione APERTA Posizione CHIUSA

CARATTERISTICHE TECNICHE
• Temperatura massima di esercizio: 110°C
• Pressione massima di esercizio: 10 bar
• Pressione massima di scarico: 4 bar
• Filettature: maschio UNI ISO 228
• Fluidi d’impiego: acqua e soluzione glicolate
• Massima percentuale di glicole: 30%
Codice Tipo Ø Prezzo € Conf.
198 0130 3/8” 39 1/50
198 0131 1/2” 39 1/50

72 Per i prezzi scansiona il QR code
