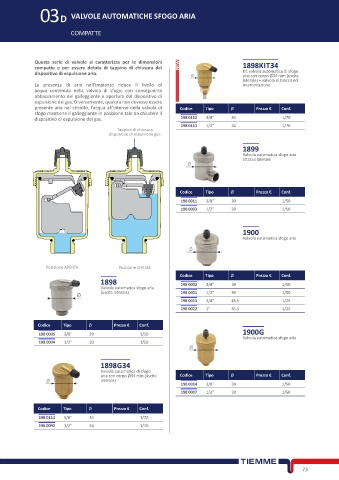

Page 87 - TIEMME - CENTRALE TERMICA E CONTABILIZZAZIONE

03D VALVOLE AUTOMATICHE SFOGO ARIA

COMPATTE

Questa serie di valvole si caratterizza per le dimensioni
compatte e per essere dotata di tappino di chiusura del 1898KIT34 ■
dispositivo di espulsione aria. Kit valvola automatica di sfogo
aria con corpo Ø34 mm (uscita
laterale) + valvola di blocco ed
La presenza di aria nell’impianto riduce il livello di intercettazione
acqua contenuta nella valvola di sfogo, con conseguente
abbassamento del galleggiante e apertura del dispositivo di
espulsione dei gas. Diversamente, qualora non dovesse essere
presente aria nel circuito, l’acqua all’interno della valvola di Codice Tipo Ø Prezzo € Conf.
sfogo mantiene il galleggiante in posizione tale da chiudere il
dispositivo di espulsione dei gas. 198 0112 3/8” 34 1/70
198 0113 1/2” 34 1/70
Tappino di chiusura
dispositivo di espulsione gas.
1899
Valvola automatica sfogo aria
attacco laterale

Codice Tipo Ø Prezzo € Conf.
198 0011 3/8” 39 1/50
198 0003 1/2” 39 1/50

1900
Valvola automatica sfogo aria

Posizione APERTA Posizione CHIUSA
Codice Tipo Ø Prezzo € Conf.
1898 198 0002 3/8” 39 1/50
Valvola automatica sfogo aria
(uscita laterale) 198 0001 1/2” 39 1/50
198 0013 3/4” 45,5 1/25
198 0022 1” 45,5 1/25

Codice Tipo Ø Prezzo € Conf.
198 0005 3/8” 39 1/50 1900G
Valvola automatica sfogo aria
198 0004 1/2” 39 1/50

1898G34
Valvola automatica di sfogo
aria con corpo Ø34 mm (uscita Codice Tipo Ø Prezzo € Conf.
laterale)
198 0014 3/8” 39 1/50
198 0007 1/2” 39 1/50

Codice Tipo Ø Prezzo € Conf.
198 0114 3/8” 34 1/70
198 0092 1/2” 34 1/70

73
