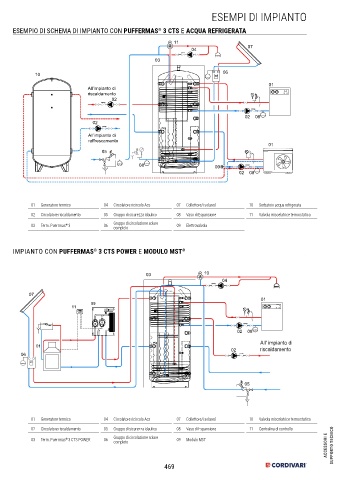

ESEMPI DI IMPIANTO
ESEMPIO DI SCHEMA DI IMPIANTO CON PUFFERMAS 3 CTS E ACQUA REFRIGERATA
®
M 11
04 07
03
10 06
01
All’impianto di
riscaldamento
02
02 08
02
All’impianto di
raffrescamento
01
05
08 09 E
02 08
01 Generatore termico 04 Circolatore ricircolo Acs 07 Collettore/i solare/i 10 Serbatoio acqua refrigerata
02 Circolatore riscaldamento 05 Gruppo di sicurezza idaulico 08 Vaso di Espansione 11 Valvola miscelatrice termostatica
03 Term. Puerrmas 3 06 Gruppo di circolazione solare 09 Elettrovalvola
®
completo
IMPIANTO CON PUFFERMAS 3 CTS POWER E MODULO MST ®
®
03 M 10
04
07
01
09
11
02 08
All' impianto di
01
02 riscaldamento
06
05
01 Generatore termico 04 Circolatore ricircolo Acs 07 Collettore/i solare/i 10 Valvola miscelatrice termostatica
02 Circolatore riscaldamento 05 Gruppo di sicurezza idaulico 08 Vaso di Espansione 11 Centralina di controllo
ACCESSORI E SUPPORTO TECNICO
03 Term. Puerrmas 3 CTS POWER 06 Gruppo di circolazione solare 09 Modulo MST
®
completo
