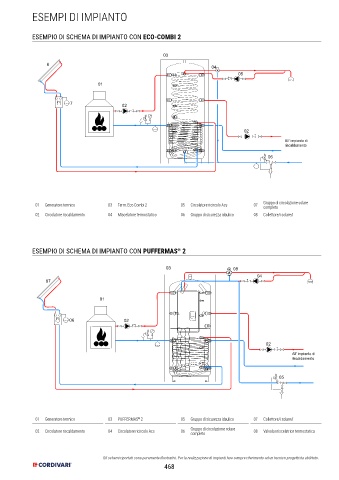

ESEMPI DI IMPIANTO
ESEMPIO DI SCHEMA DI IMPIANTO CON ECO-COMBI 2
03
8 04
05
01
7 02
02
All' impianto di
riscaldamento
06
01 Generatore termico 03 Term. Eco Combi 2 05 Circolatore ricircolo Acs 07 Gruppo di circolazione solare
completo
02 Circolatore riscaldamento 04 Miscelatore termostatico 06 Gruppo di sicurezza idaulico 08 Collettore/i solare/i
ESEMPIO DI SCHEMA DI IMPIANTO CON PUFFERMAS 2
®
03 M 08
04
07
01
06 02
02
All' impianto di
riscaldamento
05
01 Generatore termico 03 PUFFERMAS 2 05 Gruppo di sicurezza idaulico 07 Collettore/i solare/i
®
02 Circolatore riscaldamento 04 Circolatore ricircolo Acs 06 Gruppo di circolazione solare 08 Valvola miscelatrice termostatica
completo
Gli schemi riportati sono puramente illustrativi. Per la realizzazione di impianti fare sempre riferimento ad un tecnico progettista abilitato.
