P. 470

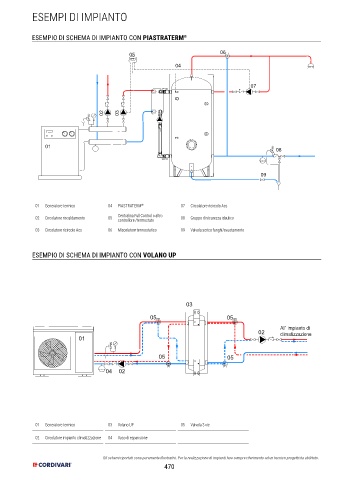

ESEMPI DI IMPIANTO
ESEMPIO DI SCHEMA DI IMPIANTO CON PIASTRATERM ®
05 06
04
07
02 03
01
08
09
01 Generatore termico 04 PIASTRATERM ® 07 Circolatore ricircolo Acs
02 Circolatore riscaldamento 05 Centralina Full Control o altro 08 Gruppo di sicurezza idaulico
controllore /termostato
03 Circolatore ricircolo Acs 06 Miscelatore termostatico 09 Valvola scrico fanghi/svuotamento
ESEMPIO DI SCHEMA DI IMPIANTO CON VOLANO UP
03
05 E 05 E
All' impianto di
02 climatizzazione
01
05 05
E E
04 02
01 Generatore termico 03 Volano UP 05 Valvola 3 vie
02 Circolatore impianto climatizzazione 04 Vaso di espansione
Gli schemi riportati sono puramente illustrativi. Per la realizzazione di impianti fare sempre riferimento ad un tecnico progettista abilitato.
