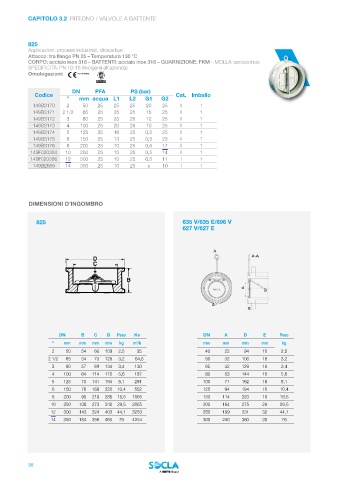

CAPITOLO 3.2 RITEGNO / VALVOLE A BATTENTE

825
Applicazioni: processi industriali, idrocarburi
Attacco: tra flange PN 25 – Temperatura 130 °C
CORPO: acciaio inox 316 – BATTENTI: acciaio inox 316 – GUARNIZIONE: FKM – MOLLA: acciaio inox
SPECIFICITÀ: PN 10-16 (rivolgersi all’azienda)
Omologazioni: PED 2014/68/UE

DN PFA PS (bar)
Codice Cat. Imballo
" mm acqua L1 L2 G1 G2
149B3170 2 50 25 25 25 20 25 I 1
149B3171 2 1/2 65 25 25 25 15 25 I 1
149B3172 3 80 25 25 25 12 25 I 1
149B3173 4 100 25 20 25 10 25 I 1
149B3174 5 125 25 16 25 0,5 25 I 1
149B3175 6 150 25 13 25 0,5 23 I 1
149B3176 8 200 25 10 25 0,5 17 I 1
149F020384 10 250 25 10 25 0,5 14 I 1
149F020386 12 300 25 10 25 0,5 11 I 1
149B2669 14 350 25 10 25 x 10 I 1

DIMENSIONI D’INGOMBRO

825 635 V/635 E/696 V
627 V/627 E

A
A-A

A
D
A
E

DN B C D Peso Kv DN A D E Peso
" mm mm mm mm kg m /h mm mm mm mm kg
3
2 50 54 60 109 2,5 35 40 22 94 16 2,5
2 1/2 65 54 73 129 3,2 64,6 50 32 106 16 3,2
3 80 57 89 144 3,4 130 65 42 129 16 3,4
4 100 64 114 170 5,6 187 80 53 144 16 5,6
5 125 70 141 194 8,1 291 100 71 162 16 8,1
6 150 76 168 220 10,4 552 125 94 194 16 10,4
8 200 95 219 286 18,5 1065 150 114 220 19 18,5
10 250 108 273 340 29,5 2055 200 164 275 28 29,5
12 300 143 324 403 44,1 3253 250 199 331 32 44,1
14 350 184 356 460 78 4254 300 240 380 38 78

98
