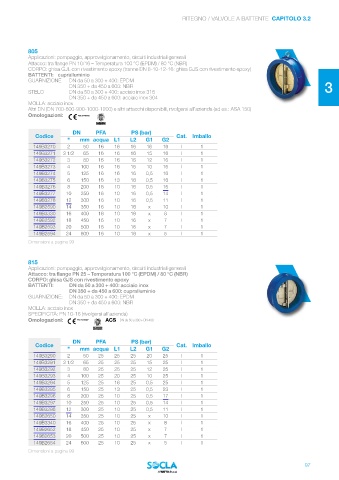

RITEGNO / VALVOLE A BATTENTE CAPITOLO 3.2

805 2
Applicazioni: pompaggio, approvvigionamento, circuiti industriali generali
Attacco: tra flange PN 10/16 – Temperatura 100 °C (EPDM) / 80 °C (NBR)
CORPO: ghisa GJL con rivestimento epoxy (tranne DN 8-10-12-16: ghisa GJS con rivestimento epoxy)
BATTENTI: cupralluminio
GUARNIZIONE DN da 50 a 300 + 400: EPDM
DN 350 + da 450 a 600: NBR 3
STELO DN da 50 a 300 + 400: acciaio inox 316
DN 350 + da 450 a 600: acciaio inox 304
MOLLA: acciaio inox
Altri DN (DN 700-800-900-1000-1200) e altri attacchi disponibili, rivolgersi all’azienda (ad es.: ASA 150)
Omologazioni:
PED 2014/68/UE
4
DN PFA PS (bar)
Codice Cat. Imballo
" mm acqua L1 L2 G1 G2
149B3270 2 50 16 16 16 16 16 I 1
149B3271 2 1/2 65 16 16 16 15 16 I 1
149B3272 3 80 16 16 16 12 16 I 1 5
149B3273 4 100 16 16 16 10 16 I 1
149B3274 5 125 16 16 16 0,5 16 I 1
149B3275 6 150 16 13 16 0,5 16 I 1
149B3276 8 200 16 10 16 0,5 16 I 1
149B3277 10 250 16 10 16 0,5 14 I 1 6
149B3278 12 300 16 10 16 0,5 11 I 1
149B2590 14 350 16 10 16 x 10 I 1
149B3330 16 400 16 10 16 x 8 I 1
149B2592 18 450 16 10 16 x 7 I 1
149B2593 20 500 16 10 16 x 7 I 1
149B2594 24 600 16 10 16 x 5 I 1 7
Dimensioni a pagina 99

815
Applicazioni: pompaggio, approvvigionamento, circuiti industriali generali 8
Attacco: tra flange PN 25 – Temperatura 100 °C (EPDM) / 80 °C (NBR)
CORPO: ghisa GJS con rivestimento epoxy
BATTENTI: DN da 50 a 300 + 400: acciaio inox
DN 350 + da 450 a 600: cupralluminio
GUARNIZIONE: DN da 50 a 300 + 400: EPDM
DN 350 + da 450 a 600: NBR
MOLLA: acciaio inox 9
SPECIFICITÀ: PN 10-16 (rivolgersi all’azienda)
Omologazioni: ACS DN da 50 a 300 + DN 400
PED 2014/68/UE

DN PFA PS (bar)
Codice Cat. Imballo 10
" mm acqua L1 L2 G1 G2
149B3290 2 50 25 25 25 20 25 I 1
149B3291 2 1/2 65 25 25 25 15 25 I 1
149B3292 3 80 25 25 25 12 25 I 1
149B3293 4 100 25 20 25 10 25 I 1
149B3294 5 125 25 16 25 0,5 25 I 1 11
149B3295 6 150 25 13 25 0,5 23 I 1
149B3296 8 200 25 10 25 0,5 17 I 1
149B3297 10 250 25 10 25 0,5 14 I 1
149B3298 12 300 25 10 25 0,5 11 I 1
149B2650 14 350 25 10 25 x 10 I 1 12
149B3340 16 400 25 10 25 x 8 I 1
149B2652 18 450 25 10 25 x 7 I 1
149B2653 20 500 25 10 25 x 7 I 1
149B2654 24 600 25 10 25 x 5 I 1
13
Dimensioni a pagina 99
