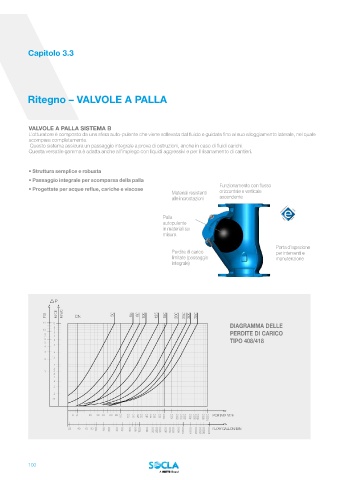

P. 102

Capitolo 3.3








           Ritegno – VALVOLE A PALLA





           VALVOLE A PALLA SISTEMA B
           L’otturatore è composto da una sfera auto-pulente che viene sollevata dal fluido e guidata fino al suo alloggiamento laterale, nel quale
           scompare completamente.
            Questo sistema assicura un passaggio integrale a prova di ostruzioni, anche in caso di fluidi carichi.
           Questa versatile gamma è adatta anche all’impiego con liquidi aggressivi e per il risanamento di cantieri.



           • Struttura semplice e robusta
           • Passaggio integrale per scomparsa della palla
                                                                              Funzionamento con flusso
           • Progettate per acque reflue, cariche e viscose
                                                             Materiali resistenti   orizzontale e verticale
                                                             alle incrostazioni  ascendente
                                                                                                    • RIVESTIMENTO •  EPOXY
                                                          Palla                                     Interno  Esterno
                                                          autopulente
                                                          in materiali su
                                                          misura

                                                                                                  Porta d’ispezione
                                                             Perdite di carico                    per interventi e
                                                             limitate (passaggio                  manutenzione
                                                             integrale)







                    P

                 PSI  M/CE  M/WC  DN     50    65  80  100  125  150  200  250  300  350
                15  10
                    8                                                             DIAGRAMMA DELLE
                10  7
                 8  6                                                             PERDITE DI CARICO
                 7  5
                 6  4                                                             TIPO 408/418
                 5
                 4  3
                 3  2
                   1.5
                 2
                    1
                    .8
                 1  .7
                    .6
                    .5
                    .4
                    .3
                    .2
                   .15
                          8  10  20  30 40  60 80  100  150  200  250  300  400  500  600  800  1000  1500  2000  2500  3000  4000  5000  6000  8000  10000  PORTATA M 3 /H

                         25  40  60  80  100  150  200  300  400  600  800  1000  1500  2000  2500  3000  4000  5000  6000  8000  10000  15000  20000  25000  30000  40000  FLOW GALLON/MIN
