RITEGNO / VALVOLE A BATTENTE CAPITOLO 3.2

2

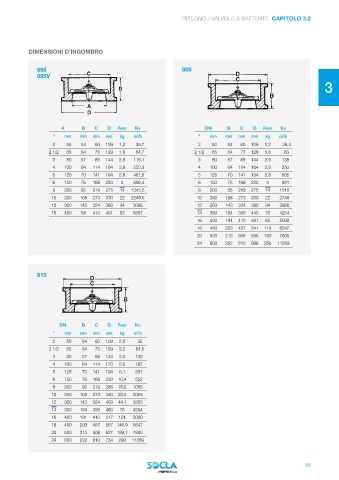

DIMENSIONI D’INGOMBRO

895 805
895V
3

D D
4

A B C D Peso Kv DN B C D Peso Kv
3
" mm mm mm mm kg m /h " mm mm mm mm kg m /h
3
2 50 54 60 109 1,2 35,7 2 50 54 60 109 1,2 39,4
2 1/2 65 54 73 129 1,8 64,7 2 1/2 65 54 73 129 1,8 83
3 80 57 89 144 2,9 116,1 3 80 57 89 144 2,9 138 5
4 100 64 114 164 3,9 253,3 4 100 64 114 164 3,9 250
5 125 70 141 194 5,8 481,8 5 125 70 141 194 5,8 505
6 150 76 168 220 8 698,4 6 150 76 168 220 8 891
8 200 95 219 275 14 1345,5 8 200 95 219 275 14 1510
10 250 108 273 330 22 2249,5 10 250 108 273 330 22 2746 6
12 300 143 324 380 34 3098 12 300 143 324 380 34 3986
16 400 191 410 491 83 5867 14 350 184 356 440 70 4254
16 400 191 410 491 85 5000
18 450 203 457 541 118 6547
20 500 213 508 596 180 7800 7
24 600 222 610 698 258 11269

8
815

9

DN B C D Peso Kv
" mm mm mm mm kg m /h
3
2 50 54 60 109 2,5 35 10
2 1/2 65 54 73 129 3,2 64,6
3 80 57 89 144 3,4 130
4 100 64 114 170 5,6 187
5 125 70 141 194 8,1 291
6 150 76 168 220 10,4 552 11
8 200 95 219 286 18,5 1065
10 250 108 273 340 29,5 2055
12 300 143 324 403 44,1 3253
14 350 184 356 460 78 4254
16 400 191 410 517 101 5000 12
18 450 203 457 567 146,9 6547
20 500 213 508 627 189,7 7800
24 600 222 610 734 290 11269
