RITEGNO / VALVOLE A PALLA CAPITOLO 3.3

2

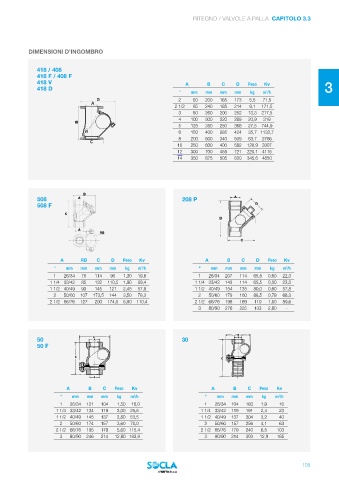

DIMENSIONI D’INGOMBRO

418 / 408
418 F / 408 F
418 V A B C D Peso Kv
418 D 3
" mm mm mm mm kg m /h
3
D 2 50 200 165 173 5,5 71,5
A
2 1/2 65 240 185 214 9,1 171,5
3 80 260 200 252 13,3 217,5
4 100 300 220 289 20,9 319
B 4
5 125 350 250 368 27,5 744,9
6 150 400 285 424 35,7 1133,7
8 200 500 340 509 63,7 2766
C
10 250 600 400 582 128,9 3307
12 300 700 455 721 220,1 4115
5
14 350 875 505 820 345,6 4850

D D
508 A A 208 P 6
508 F
C C

7
A A
RB
RB

A RB C D Peso Kv A B C D Peso Kv
" mm mm mm mm kg m /h " mm mm mm mm kg m /h 8
3
3
1 26/34 76 114 95 1,30 19,6 1 26/34 207 114 65,5 0,60 22,3
1 1/4 33/42 85 132 110,5 1,90 29,4 1 1/4 33/42 143 114 65,5 0,50 22,3
1 1/2 40/49 93 145 121 2,45 57,8 1 1/2 40/49 154 135 80,0 0,60 57,8
2 50/60 107 173,5 144 3,50 78,3 2 50/60 179 160 88,5 0,79 68,3
2 1/2 66/76 127 200 174,5 5,90 110,4 2 1/2 66/76 198 189 110 1,50 89,6
3 80/90 276 225 133 2,80 - 9

50 30
50 F 10

11
A B C Peso Kv A B C Peso Kv
" mm mm mm kg m /h " mm mm mm kg m /h
3
3
1 26/34 121 104 1,50 18,0 1 26/34 104 183 1,9 16
1 1/4 33/42 134 119 2,00 25,6 1 1/4 33/42 119 191 2,4 23
1 1/2 40/49 145 137 2,80 53,5 1 1/2 40/49 137 204 3,2 40 12
2 50/60 174 157 3,60 70,0 2 50/60 157 256 4,1 63
2 1/2 66/76 195 179 5,60 115,4 2 1/2 66/76 179 240 6,5 103
3 80/90 246 214 12,80 183,8 3 80/90 214 303 12,9 165

13

105
