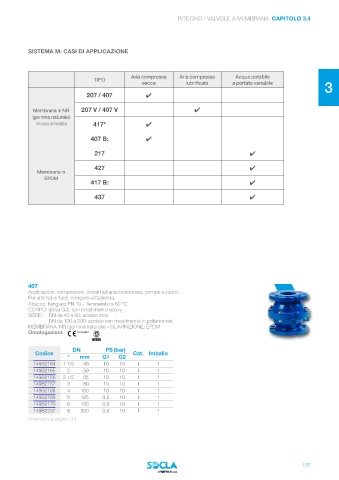

Page 109 - WATTS - CATALOGO SOCLA

1
RITEGNO / VALVOLE A MEMBRANA CAPITOLO 3.4

2
SISTEMA M: CASI DI APPLICAZIONE

Aria compressa Aria compressa Acqua potabile
TIPO
secca lubrificata a portata variabile 3
207 / 407 ✔

Membrana in NR 207 V / 407 V ✔
(gomma naturale)
*In corso di modifica 417* ✔ 4

407 B: ✔

217 ✔
5
427 ✔
Membrana in
EPDM
417 B: ✔

437 ✔ 6

7

8

407
Applicazioni: compressori, circuiti ad aria compressa, pompe a vuoto.
Per altri tipi di fluidi, rivolgersi all’azienda.
Attacco: flangiato PN 10 – Temperatura 60 °C
CORPO: ghisa GJL con rivestimento epoxy 9
SEDE: DN da 40 a 80: acciaio inox
DN da 100 a 200: acciaio con rivestimento in poliammide
MEMBRANA: NR (gomma naturale) – GUARNIZIONE: EPDM
Omologazioni: PED 2014/68/UE
10
DN PS (bar)
Codice Cat. Imballo
" mm G1 G2
149B2164 1 1/2 40 10 10 I 1
149B2165 2 50 10 10 I 1
149B2166 2 1/2 65 10 10 I 1
149B2167 3 80 10 10 I 1 11
149B2168 4 100 10 10 I 1
149B2169 5 125 0,5 10 I 1
149B2170 6 150 0,5 10 I 1
149B2237 8 200 0,5 10 I 1
12
Dimensioni a pagina 114
