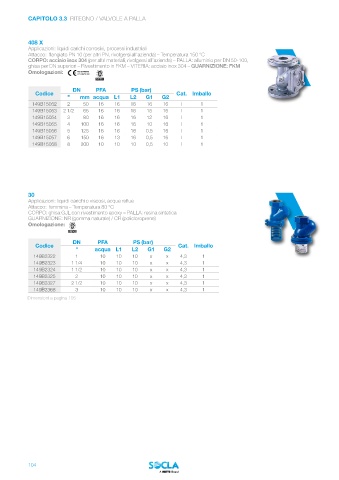

Page 106 - WATTS - CATALOGO SOCLA

CAPITOLO 3.3 RITEGNO / VALVOLE A PALLA

408 X
Applicazioni: liquidi carichi corrosivi, processi industriali
Attacco: flangiato PN 10 (per altri PN, rivolgersi all’azienda) – Temperatura 150 °C
CORPO: acciaio inox 304 (per altri materiali, rivolgersi all’azienda) – PALLA: alluminio per DN 50-100,
ghisa per DN superiori – Rivestimento in FKM – VITERIA: acciaio inox 304 – GUARNIZIONE: FKM
Omologazioni: PED 2014/68/UE
CPR 305/2011/UE

DN PFA PS (bar)
Codice Cat. Imballo
" mm acqua L1 L2 G1 G2
149B15052 2 50 16 16 16 16 16 I 1
149B15053 2 1/2 65 16 16 16 15 16 I 1
149B15054 3 80 16 16 16 12 16 I 1
149B15055 4 100 16 16 16 10 16 I 1
149B15056 5 125 16 16 16 0,5 16 I 1
149B15057 6 150 16 13 16 0,5 16 I 1
149B15058 8 200 10 10 10 0,5 10 I 1

30
Applicazioni: liquidi carichi o viscosi, acque reflue
Attacco: femmina – Temperatura 80 °C
CORPO: ghisa GJL con rivestimento epoxy – PALLA: resina sintetica
GUARNIZIONE: NR (gomma naturale) / CR (policloroprene)
Omologazione:

DN PFA PS (bar)
Codice Cat. Imballo
" acqua L1 L2 G1 G2
149B2322 1 10 10 10 x x 4,3 1
149B2323 1 1/4 10 10 10 x x 4,3 1
149B2324 1 1/2 10 10 10 x x 4,3 1
149B2325 2 10 10 10 x x 4,3 1
149B2327 2 1/2 10 10 10 x x 4,3 1
149B2368 3 10 10 10 x x 4,3 1
Dimensioni a pagina 105

104
