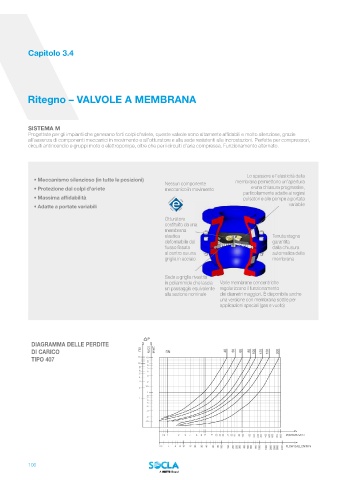

Capitolo 3.4

Ritegno – VALVOLE A MEMBRANA

SISTEMA M
Progettate per gli impianti che generano forti colpi d’ariete, queste valvole sono altamente affidabili e molto silenziose, grazie
all’assenza di componenti meccanici in movimento e all’otturatore e alla sede resistenti alle incrostazioni. Perfette per compressori,
circuiti antincendio e gruppi moto o elettropompe, oltre che per i circuiti d’aria compressa. Funzionamento alternato.

Lo spessore e l’elasticità della
• Meccanismo silenzioso (in tutte le posizioni) membrana permettono un’apertura
Nessun componente
• Protezione dai colpi d’ariete meccanico in movimento e una chiusura progressive,
particolarmente adatte ai regimi
• Massima affidabilità • RIVESTIMENTO • EPOXY pulsatori e alle pompe a portata
• Adatte a portate variabili variabile
Esterno
Interno
Otturatore
costituito da una
membrana
elastica Tenuta stagna
deformabile dal garantita
flusso fissata dalla chiusura
al centro su una automatica della
griglia in acciaio membrana

Sede a griglia rivestita
in poliammide che lascia Varie membrane concentriche
un passaggio equivalente regolarizzano il funzionamento
alla sezione nominale dei diametri maggiori. È disponibile anche
una versione con membrana sottile per
applicazioni speciali (gas e vuoto)

P
DIAGRAMMA DELLE PERDITE
DI CARICO PSI M/CE M/WC DN 40 50 65 80 100 125 150 200
TIPO 407 15 10 8
10 7
8 6
7 5
6 4
5
4 3
3 2
2 1.5
1
.8
1 .7
.6
.5
.4
.3
.2
.15
0.8 1 2 3 4 6 8 10 15 20 25 30 40 50 60 80 100 150 200 250 300 400 500 600 800 1000 PORTATA M 3 /H
2.5 4 6 8 10 15 20 30 40 60 80 100 150 200 250 300 400 500 600 800 1000 1500 2000 2500 3000 4000 FLOW GALLON/MIN
