1

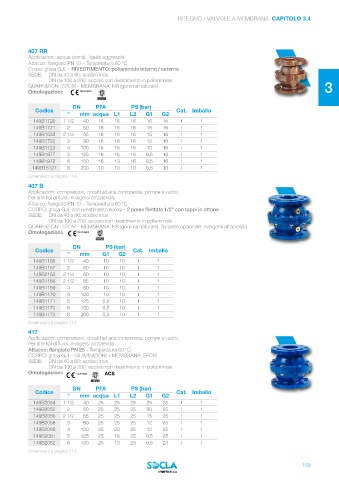

RITEGNO / VALVOLE A MEMBRANA CAPITOLO 3.4

407 RR 2
Applicazioni: acque termali, liquidi aggressivi
Attacco: flangiato PN 10 – Temperatura 60 °C
Corpo: ghisa GJL – RIVESTIMENTO: poliammide interno / esterno
SEDE: DN da 40 a 80: acciaio inox
DN da 100 a 200: acciaio con rivestimento in poliammide
GUARNIZIONI: EPDM – MEMBRANA: NR (gomma naturale) 3
Omologazioni: PED 2014/68/UE

DN PFA PS (bar)
Codice Cat. Imballo
" mm acqua L1 L2 G1 G2
149B1720 1 1/2 40 16 16 16 16 16 I 1 4
149B1721 2 50 16 16 16 16 16 I 1
149B1533 2 1/2 65 16 16 16 15 16 I 1
149B1722 3 80 16 16 16 12 16 I 1
149B1723 4 100 16 16 16 10 16 I 1
149B1977 5 125 16 16 16 0,5 16 I 1
149B1972 6 150 16 13 16 0,5 16 I 1 5
149B15127 8 200 10 10 10 0,5 10 I 1
Dimensioni a pagina 114
407 B
Applicazioni: compressori, circuiti ad aria compressa, pompe a vuoto.
Per altri tipi di fluidi, rivolgersi all’azienda. 6
Attacco: flangiato PN 10 – Temperatura 60 °C
CORPO: ghisa GJL con rivestimento epoxy – 2 prese filettate 1/2" con tappi in ottone
SEDE: DN da 40 a 80: acciaio inox
DN da 100 a 200: acciaio con rivestimento in poliammide
GUARNIZIONI: EPDM – MEMBRANA: NR (gomma naturale). By-pass opzionale: rivolgersi all’azienda
7
Omologazioni: PED 2014/68/UE
DN PS (bar)
Codice Cat. Imballo
" mm G1 G2
149B1166 1 1/2 40 10 10 I 1
149B1167 2 50 10 10 I 1 8
149B2163 2 1/4 60 10 10 I 1
149B1168 2 1/2 65 10 10 I 1
149B1169 3 80 10 10 I 1
149B1170 4 100 10 10 I 1
149B1171 5 125 0,5 10 I 1
149B1172 6 150 0,5 10 I 1 9
149B1173 8 200 0,5 10 I 1
Dimensioni a pagina 114
417
Applicazioni: compressori, circuiti ad aria compressa, pompe a vuoto.
Per altri tipi di fluidi, rivolgersi all’azienda. 10
Attacco: flangiato PN 25 – Temperatura 60 °C
CORPO: ghisa GJL – GUARNIZIONI + MEMBRANA: EPDM
SEDE: DN da 40 a 80: acciaio inox
DN da 100 a 200: acciaio con rivestimento in poliammide
Omologazioni: PED 2014/68/UE ACS
11
DN PFA PS (bar)
Codice Cat. Imballo
" mm acqua L1 L2 G1 G2
149B2054 1 1/2 40 25 25 25 25 25 I 1
149B2055 2 50 25 25 25 20 25 I 1
149B2056 2 1/2 65 25 25 25 15 25 I 1 12
149B2058 3 80 25 25 25 12 25 I 1
149B2060 4 100 25 20 25 10 25 I 1
149B2061 5 125 25 16 25 0,5 25 I 1
149B2062 6 150 25 13 25 0,5 23 I 1
Dimensioni a pagina 114
13
109
