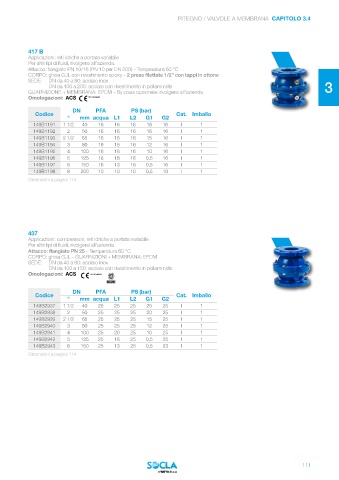

RITEGNO / VALVOLE A MEMBRANA CAPITOLO 3.4

417 B 2
Applicazioni: reti idriche a portata variabile
Per altri tipi di fluidi, rivolgersi all’azienda.
Attacco: flangiato PN 10/16 (PN 10 per DN 200) – Temperatura 60 °C
CORPO: ghisa GJL con rivestimento epoxy – 2 prese filettate 1/2" con tappi in ottone
SEDE: DN da 40 a 80: acciaio inox
DN da 100 a 200: acciaio con rivestimento in poliammide 3
GUARNIZIONE + MEMBRANA: EPDM – By-pass opzionale: rivolgersi all’azienda
Omologazioni: ACS PED 2014/68/UE

DN PFA PS (bar)
Codice Cat. Imballo
" mm acqua L1 L2 G1 G2
149B1191 1 1/2 40 16 16 16 16 16 I 1 4
149B1192 2 50 16 16 16 16 16 I 1
149B1193 2 1/2 65 16 16 16 15 16 I 1
149B1194 3 80 16 16 16 12 16 I 1
149B1195 4 100 16 16 16 10 16 I 1
149B1196 5 125 16 16 16 0,5 16 I 1 5
149B1197 6 150 16 13 16 0,5 16 I 1
149B1198 8 200 10 10 10 0,5 10 I 1
Dimensioni a pagina 114

6

437 7
Applicazioni: compressori, reti idriche a portata variabile
Per altri tipi di fluidi, rivolgersi all’azienda.
Attacco: flangiato PN 25 – Temperatura 60 °C
CORPO: ghisa GJL – GUARNIZIONI + MEMBRANA: EPDM
SEDE: DN da 40 a 80: acciaio inox
DN da 100 a 150: acciaio con rivestimento in poliammide 8
Omologazioni: ACS PED 2014/68/UE

DN PFA PS (bar)
Codice Cat. Imballo
" mm acqua L1 L2 G1 G2
149B2937 1 1/2 40 25 25 25 25 25 I 1 9
149B2938 2 50 25 25 25 20 25 I 1
149B2939 2 1/2 65 25 25 25 15 25 I 1
149B2940 3 80 25 25 25 12 25 I 1
149B2941 4 100 25 20 25 10 25 I 1
149B2942 5 125 25 16 25 0,5 25 I 1
149B2943 6 150 25 13 25 0,5 23 I 1 10
Dimensioni a pagina 114
