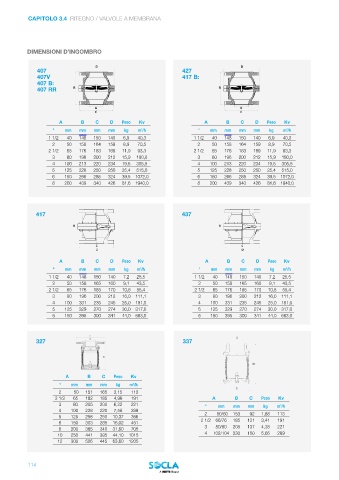

Page 116 - WATTS - CATALOGO SOCLA

CAPITOLO 3.4 RITEGNO / VALVOLE A MEMBRANA

DIMENSIONI D’INGOMBRO

D D
407 427
407V 417 B:
407 B:
407 RR B B

A A
C C
A B C D Peso Kv A B C D Peso Kv
" mm mm mm mm kg m /h " mm mm mm mm kg m /h
3
3
1 1/2 40 148 150 140 6,9 40,3 1 1/2 40 148 150 140 6,9 40,3
2 50 158 164 159 8,9 70,5 2 50 158 164 159 8,9 70,5
2 1/2 65 176 183 169 11,9 93,3 2 1/2 65 176 183 169 11,9 93,3
3 80 196 200 212 15,9 180,0 3 80 196 200 212 15,9 180,0
4 100 213 220 234 19,5 305,5 4 100 213 220 234 19,5 305,5
5 125 228 250 250 25,4 515,0 5 125 228 250 250 25,4 515,0
6 150 266 285 324 39,5 1072,0 6 150 266 285 324 39,5 1072,0
8 200 439 340 426 81,6 1940,0 8 200 439 340 426 81,6 1940,0

417 437

B B

C C
D D
A B C D Peso Kv A B C D Peso Kv
3
3
" mm mm mm mm kg m /h " mm mm mm mm kg m /h
1 1/2 40 148 150 140 7,2 25,5 1 1/2 40 148 150 140 7,2 25,5
2 50 158 165 160 9,1 43,5 2 50 158 165 160 9,1 43,5
2 1/2 65 176 185 170 10,8 55,4 2 1/2 65 176 185 170 10,8 55,4
3 80 196 200 212 16,0 111,1 3 80 196 200 212 16,0 111,1
4 100 331 235 245 25,0 181,0 4 100 331 235 245 25,0 181,0
5 125 329 270 274 30,0 317,0 5 125 329 270 274 30,0 317,0
6 150 395 300 341 44,0 683,0 6 150 395 300 341 44,0 683,0

C A
327 A 337

B
B
A B C Peso Kv
3
" mm mm mm kg m /h
C
2 50 151 165 3,15 113
2 1/2 65 182 185 4,96 191 A B C Peso Kv
3 80 205 200 6,22 221 " mm mm mm kg m /h
3
4 100 228 220 7,58 289
5 125 258 250 10,37 366 2 50/60 153 92 1,88 113
6 150 303 285 16,02 451 2 1/2 66/76 185 121 3,41 191
8 200 385 340 31,60 705 3 80/90 205 137 4,38 221
10 250 441 395 44,10 1015 4 102/104 230 150 5,65 289
12 300 506 445 63,60 1205

114
