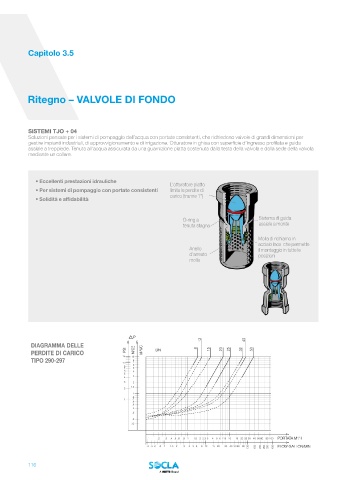

Capitolo 3.5

Ritegno – VALVOLE DI FONDO

SISTEMI TJO + 04
Soluzioni pensate per i sistemi di pompaggio dell’acqua con portate consistenti, che richiedono valvole di grandi dimensioni per
gestire impianti industriali, di approvvigionamento e di irrigazione. Otturatore in ghisa con superficie d’ingresso profilata e guida
assiale a treppiede. Tenuta all’acqua assicurata da una guarnizione piatta sostenuta dalla testa della valvola e dalla sede della valvola
mediante un collare.

• Eccellenti prestazioni idrauliche
L’otturatore piatto
• Per sistemi di pompaggio con portate consistenti limita le perdite di
carico (tranne 1")
• Solidità e affidabilità

O-ring a Sistema di guida
tenuta stagna assiale a monte

Molla di richiamo in
acciaio inox che permette
Anello il montaggio in tutte le
d’arresto posizioni
molla

P
12 40
DIAGRAMMA DELLE 8
PERDITE DI CARICO 15 PSI M/CE M/WC DN 15 20 25 32 50
TIPO 290-297 10 10 8 7
8 6
7 5
6 4
5
4 3
3 2
1.5
2
1
.8
1 .7
.6
.5
.4
.3
.2
.15
3
.1 .2 .3 .4 .5 .6 .8 1 1.5 2 2.5 3 4 5 6 7 8 10 15 20 25 30 40 50 60 80 100 PORTATA M /H
.4 .5 .6 .8 1 1.5 2 3 4 5 6 8 10 15 20 30 40 50 60 80 100 150 200 250 300 400 FLOW GALLON/MIN
