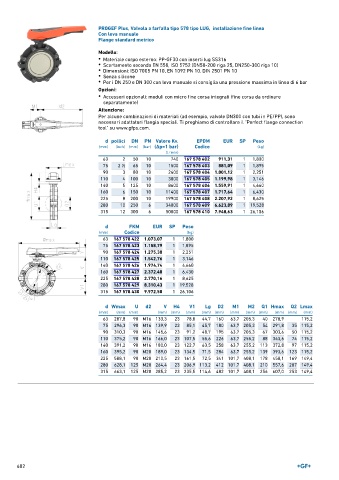

Page 602 - GEORGFISCHER - LISTINO 896

PROGEF Plus, Valvola a farfalla tipo 578 tipo LUG, installazione fine linea
Con leva manuale
Flange standard metrico

Modello:
• Materiale corpo esterno: PP-GF30 con inserti lug SS316
• Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 10)
• Dimensioni: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10
• Senza silicone
• Per i DN 250 e DN 300 con leva manuale si consiglia una pressione massima in linea di 6 bar

Opzioni:
• Accessori opzionali: moduli con micro fine corsa integrati (fine corsa da ordinare
separatamente)
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 2 50 10 740 167 578 402 911,31 1 1,800
75 2 ∕2 65 10 1500 167 578 403 881,09 1 1,895
1
90 3 80 10 2400 167 578 404 1.001,12 1 2,251
110 4 100 10 3800 167 578 405 1.199,98 1 3,146
140 5 125 10 8600 167 578 406 1.559,91 1 4,660
160 6 150 10 11400 167 578 407 1.717,64 1 6,430
225 8 200 10 19900 167 578 408 2.207,92 1 8,625
280 10 250 6 34000 167 578 409 6.623,89 1 19,528
315 12 300 6 50000 167 578 410 7.948,63 1 26,106

d FKM EUR SP Peso
(mm) Codice (kg)
63 167 578 422 1.073,07 1 1,800
75 167 578 423 1.158,79 1 1,895
90 167 578 424 1.275,38 1 2,251
110 167 578 425 1.542,76 1 3,146
140 167 578 426 1.974,74 1 4,660
160 167 578 427 2.372,48 1 6,430
225 167 578 428 2.770,16 1 8,625
280 167 578 429 8.310,43 1 19,528
315 167 578 430 9.972,50 1 26,106

d Wmax U d2 V H4 V1 Lg D2 M1 M2 Q1 Hmax Q2 Lmax
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 287,8 90 M16 133,3 23 78,8 44,7 160 63,7 205,3 40 278,9 115,2
75 296,3 90 M16 139,9 23 85,1 45,7 180 63,7 205,3 54 291,8 35 115,2
90 310,3 90 M16 145,6 23 91,2 48,7 195 63,7 205,3 67 303,6 50 115,2
110 375,2 90 M16 166,0 23 107,5 55,6 226 63,7 255,2 88 343,6 74 115,2
140 391,2 90 M16 180,0 23 122,7 63,5 258 63,7 255,2 113 372,8 97 115,2
160 395,2 90 M20 189,0 23 134,5 71,5 284 63,7 255,2 139 393,6 123 115,2
225 588,1 90 M20 210,5 23 161,5 72,5 341 101,7 408,1 178 458,1 169 149,4
280 628,1 125 M20 264,4 23 206,9 113,2 412 101,7 408,1 210 557,6 207 149,4
315 663,1 125 M20 285,2 23 235,5 114,6 482 101,7 408,1 256 607,0 253 149,4
