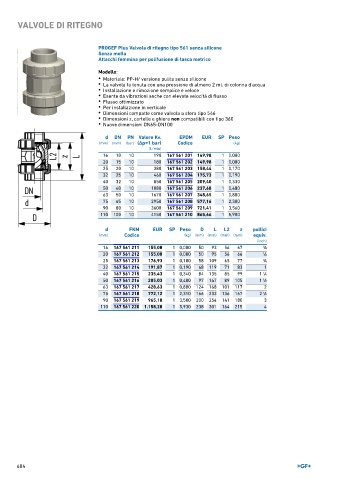

Page 604 - GEORGFISCHER - LISTINO 896

VALVOLE DI RITEGNO

PROGEF Plus Valvola di ritegno tipo 561 senza silicone
Senza molla
Attacchi femmina per polifusione di tasca metrico

Modello:
• Materiale: PP-H/ versione pulita senza silicone
• La valvola fa tenuta con una pressione di almeno 2 mt. di colonna d'acqua
• Installazione e rimozione semplice e veloce
• Esente da vibrazioni anche con elevate velocità di flusso
• Flusso ottimizzato
• Per installazione in verticale
• Dimensioni compatte come valvola a sfera tipo 546
• Dimensioni z, cartelle e ghiere non compatibili con tipo 360
• Nuove dimensioni DN65-DN100

d DN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 10 190 167 561 201 149,98 1 0,080
20 15 10 180 167 561 202 149,98 1 0,080
25 20 10 380 167 561 203 158,44 1 0,170
32 25 10 460 167 561 204 175,73 1 0,190
40 32 10 850 167 561 205 209,40 1 0,330
50 40 10 1080 167 561 206 237,68 1 0,480
63 50 10 1670 167 561 207 348,65 1 0,880
75 65 10 2950 167 561 208 577,16 1 2,300
90 80 10 3600 167 561 209 721,41 1 3,560
110 100 10 4150 167 561 210 865,66 1 5,900

d FKM EUR SP Peso D L L2 z pollici
(mm) Codice (kg) (mm) (mm) (mm) (mm) equiv.
(inch)
16 167 561 211 155,08 1 0,080 50 93 56 67 3 ∕8
20 167 561 212 155,08 1 0,080 50 95 56 66 1 ∕2
25 167 561 213 176,93 1 0,180 58 109 65 77 3 ∕4
32 167 561 214 191,87 1 0,190 68 119 71 83 1
40 167 561 215 235,43 1 0,340 84 135 85 99 1 ∕4
1
50 167 561 216 285,03 1 0,480 97 147 89 105 1 ∕2
1
63 167 561 217 428,63 1 0,880 124 168 101 117 2
75 167 561 218 772,12 1 2,310 166 233 136 167 2 ∕2
1
90 167 561 219 965,10 1 3,580 200 254 141 180 3
110 167 561 220 1.158,28 1 5,930 238 301 164 215 4

604
