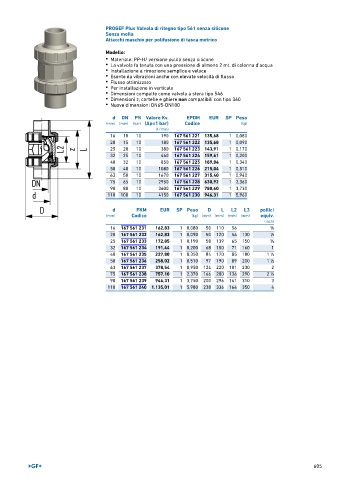

Page 605 - GEORGFISCHER - LISTINO 896

PROGEF Plus Valvola di ritegno tipo 561 senza silicone
Senza molla
Attacchi maschio per polifusione di tasca metrico

Modello:
• Materiale: PP-H/ versione pulita senza silicone
• La valvola fa tenuta con una pressione di almeno 2 mt. di colonna d'acqua
• Installazione e rimozione semplice e veloce
• Esente da vibrazioni anche con elevate velocità di flusso
• Flusso ottimizzato
• Per installazione in verticale
• Dimensioni compatte come valvola a sfera tipo 546
• Dimensioni z, cartelle e ghiere non compatibili con tipo 360
• Nuove dimensioni DN65-DN100

d DN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 10 190 167 561 221 135,68 1 0,080
20 15 10 180 167 561 222 135,68 1 0,090
25 20 10 380 167 561 223 143,91 1 0,170
32 25 10 460 167 561 224 159,61 1 0,200
40 32 10 850 167 561 225 189,84 1 0,340
50 40 10 1080 167 561 226 215,04 1 0,510
63 50 10 1670 167 561 227 315,40 1 0,940
75 65 10 2950 167 561 228 630,92 1 2,360
90 80 10 3600 167 561 229 788,60 1 3,730
110 100 10 4150 167 561 230 946,31 1 5,960

d FKM EUR SP Peso D L L2 L3 pollici
(mm) Codice (kg) (mm) (mm) (mm) (mm) equiv.
(inch)
16 167 561 231 162,83 1 0,080 50 110 56 3 ∕8
20 167 561 232 162,83 1 0,090 50 120 56 130 1 ∕2
25 167 561 233 172,85 1 0,190 58 139 65 150 3 ∕4
32 167 561 234 191,44 1 0,200 68 150 71 160 1
40 167 561 235 227,80 1 0,350 84 170 85 180 1 ∕4
1
50 167 561 236 258,02 1 0,510 97 190 89 200 1 ∕2
1
63 167 561 237 378,54 1 0,950 124 220 101 230 2
75 167 561 238 757,10 1 2,370 166 280 136 290 2 ∕2
1
90 167 561 239 946,31 1 3,750 200 296 141 310 3
110 167 561 240 1.135,01 1 5,980 238 336 164 350 4

605
