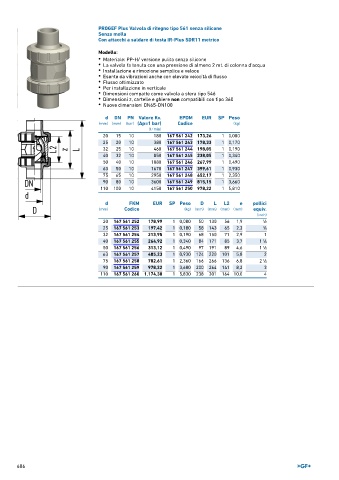

Page 606 - GEORGFISCHER - LISTINO 896

PROGEF Plus Valvola di ritegno tipo 561 senza silicone
Senza molla
Con attacchi a saldare di testa IR-Plus SDR11 metrico

Modello:
• Materiale: PP-H/ versione pulita senza silicone
• La valvola fa tenuta con una pressione di almeno 2 mt. di colonna d'acqua
• Installazione e rimozione semplice e veloce
• Esente da vibrazioni anche con elevate velocità di flusso
• Flusso ottimizzato
• Per installazione in verticale
• Dimensioni compatte come valvola a sfera tipo 546
• Dimensioni z, cartelle e ghiere non compatibili con tipo 360
• Nuove dimensioni DN65-DN100

d DN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 10 180 167 561 242 173,26 1 0,080
25 20 10 380 167 561 243 178,33 1 0,170
32 25 10 460 167 561 244 198,05 1 0,190
40 32 10 850 167 561 245 238,05 1 0,340
50 40 10 1080 167 561 246 267,99 1 0,490
63 50 10 1670 167 561 247 399,61 1 0,930
75 65 10 2950 167 561 248 652,17 1 2,350
90 80 10 3600 167 561 249 815,15 1 3,660
110 100 10 4150 167 561 250 978,22 1 5,810

d FKM EUR SP Peso D L L2 e pollici
(mm) Codice (kg) (mm) (mm) (mm) (mm) equiv.
(inch)
20 167 561 252 178,99 1 0,080 50 130 56 1,9 1 ∕2
25 167 561 253 197,42 1 0,180 58 143 65 2,3 3 ∕4
32 167 561 254 213,95 1 0,190 68 150 71 2,9 1
40 167 561 255 264,92 1 0,340 84 171 85 3,7 1 ∕4
1
50 167 561 256 313,12 1 0,490 97 191 89 4,6 1 ∕2
1
63 167 561 257 485,23 1 0,930 124 220 101 5,8 2
75 167 561 258 782,61 1 2,360 166 266 136 6,8 2 ∕2
1
90 167 561 259 978,22 1 3,680 200 264 141 8,2 3
110 167 561 260 1.174,30 1 5,830 238 301 164 10,0 4
