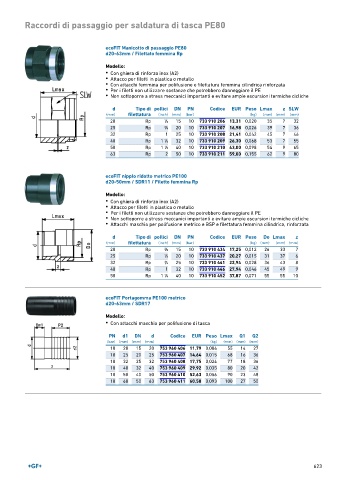

P. 623
Raccordi di passaggio per saldatura di tasca PE80
ecoFIT Manicotto di passaggio PE80
d20-63mm / Filettato femmina Rp
Modello:
• Con ghiera di rinforzo inox (A2)
• Attacco per filetti in plastica o metallo
• Con attacchi femmina per polifusione e filettatura femmina cilindrica rinforzata
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PE
• Non sottoporre a stress meccanici importanti e evitare ampie escursioni termiche cicliche
d Tipo di pollici DN PN Codice EUR Peso Lmax z SLW
(mm) filettatura (inch) (mm) (bar) (kg) (mm) (mm) (mm)
20 Rp 1 ∕2 15 10 733 910 206 13,31 0,020 35 7 32
25 Rp 3 ∕4 20 10 733 910 207 16,98 0,026 39 7 36
32 Rp 1 25 10 733 910 208 21,41 0,042 45 7 46
40 Rp 1 ∕4 32 10 733 910 209 26,30 0,068 53 7 55
1
50 Rp 1 ∕2 40 10 733 910 210 43,00 0,098 54 9 65
1
63 Rp 2 50 10 733 910 211 59,00 0,155 62 9 80
ecoFIT nipplo ridotto metrico PE100
d20-50mm / SDR11 / Filetto femmina Rp
Modello:
• Con ghiera di rinforzo inox (A2)
• Attacco per filetti in plastica o metallo
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PE
• Non sottoporre a stress meccanici importanti e evitare ampie escursioni termiche cicliche
• Attacchi maschio per polifusione metrico e BSP e filettatura femmina cilindrica, rinforzata
d Tipo di pollici DN PN Codice EUR Peso Do Lmax z
(mm) filettatura (inch) (mm) (bar) (kg) (mm) (mm) (mm)
20 Rp 3 ∕8 15 10 733 910 434 17,25 0,012 26 33 7
25 Rp 1 ∕2 20 10 733 910 437 20,27 0,015 31 37 6
32 Rp 3 ∕4 25 10 733 910 441 22,94 0,028 36 43 8
40 Rp 1 32 10 733 910 446 27,94 0,046 45 49 9
50 Rp 1 ∕4 40 10 733 910 452 37,87 0,071 55 55 10
1
ecoFIT Portagomma PE100 metrico
d20-63mm / SDR17
Modello:
• Con attacchi maschio per polifusione di tasca
PN d1 DN d Codice EUR Peso Lmax Q1 Q2
(bar) (mm) (mm) (mm) (kg) (mm) (mm) (mm)
10 20 15 20 753 960 406 11,79 0,006 55 14 27
10 25 20 25 753 960 407 14,64 0,015 68 16 36
10 32 25 32 753 960 408 17,75 0,024 77 18 36
10 40 32 40 753 960 409 29,92 0,035 80 20 42
10 50 40 50 753 960 410 52,63 0,056 90 23 48
10 60 50 63 753 960 411 60,50 0,093 100 27 50
623
