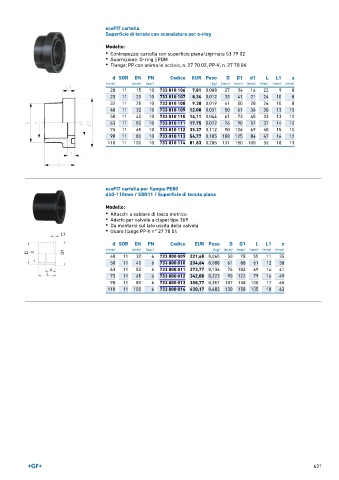

Page 621 - GEORGFISCHER - LISTINO 896

ecoFIT cartella
Superficie di tenuta con scanalatura per o-ring

Modello:
• Contropezzo: cartella con superficie piana/zigrinata 53 79 02
• Guarnizione: O-ring EPDM
• Flange: PP con anima in acciaio, n. 27 70 02, PP-V, n. 27 70 04

d SDR DN PN Codice EUR Peso D D1 d1 L L1 z
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm) (mm)
20 11 15 10 733 810 106 7,81 0,008 27 34 16 22 9 8
25 11 20 10 733 810 107 8,34 0,012 33 41 21 24 10 8
32 11 25 10 733 810 108 9,30 0,019 41 50 28 26 10 8
40 11 32 10 733 810 109 12,00 0,031 50 61 36 30 13 10
50 11 40 10 733 810 110 14,11 0,044 61 73 45 33 13 10
63 11 50 10 733 810 111 17,75 0,072 76 90 57 37 14 10
75 11 65 10 733 810 112 35,37 0,112 90 106 69 40 15 10
90 11 80 10 733 810 113 54,77 0,185 108 125 84 47 16 12
110 11 100 10 733 810 114 81,83 0,285 131 150 100 55 18 13

ecoFIT cartella per flangia PE80
d40-110mm / SDR11 / Superficie di tenuta piana

Modello:
• Attacchi a saldare di tasca metrico
• Adatto per valvole a clapet tipo 369
• Da montarsi sul lato uscita della valvola
• Usare flange PP-V n° 27 70 04

d SDR DN PN Codice EUR Peso D D1 L L1 z
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
40 11 32 6 733 800 009 221,68 0,065 50 78 55 11 35
50 11 40 6 733 800 010 234,64 0,088 61 88 61 12 38
63 11 50 6 733 800 011 273,77 0,136 76 102 69 14 41
75 11 65 6 733 800 012 342,08 0,223 90 122 79 16 49
90 11 80 6 733 800 013 358,77 0,357 107 138 100 17 65
110 11 100 6 733 800 014 430,17 0,482 130 158 105 18 62

621
