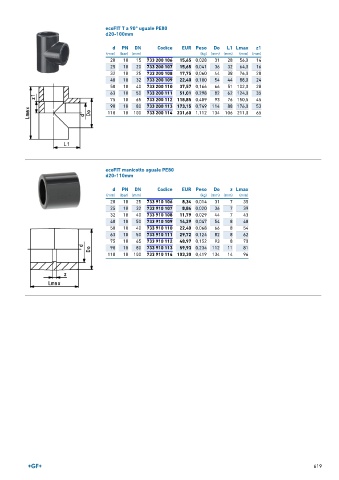

Page 619 - GEORGFISCHER - LISTINO 896

ecoFIT T a 90° uguale PE80
d20-100mm

d PN DN Codice EUR Peso Do L1 Lmax z1
(mm) (bar) (mm) (kg) (mm) (mm) (mm) (mm)
20 10 15 733 200 106 15,65 0,028 31 28 56,0 14
25 10 20 733 200 107 15,65 0,041 36 32 64,0 16
32 10 25 733 200 108 17,75 0,060 44 38 76,0 20
40 10 32 733 200 109 22,40 0,100 54 44 88,0 24
50 10 40 733 200 110 37,57 0,166 66 51 102,0 28
63 10 50 733 200 111 51,01 0,298 82 62 124,0 35
75 10 65 733 200 112 118,85 0,409 93 76 150,5 45
90 10 80 733 200 113 173,15 0,749 114 88 176,0 53
110 10 100 733 200 114 231,60 1,112 134 106 211,0 65

ecoFIT manicotto uguale PE80
d20-110mm

d PN DN Codice EUR Peso Do z Lmax
(mm) (bar) (mm) (kg) (mm) (mm) (mm)
20 10 25 733 910 106 8,34 0,014 31 7 35
25 10 32 733 910 107 8,84 0,020 36 7 39
32 10 40 733 910 108 11,79 0,029 44 7 43
40 10 50 733 910 109 14,29 0,047 54 8 48
50 10 40 733 910 110 22,40 0,068 66 8 54
63 10 50 733 910 111 29,72 0,124 82 8 62
75 10 65 733 910 112 48,97 0,152 93 8 70
90 10 80 733 910 113 59,93 0,234 112 11 81
110 10 100 733 910 114 103,30 0,419 134 14 96

619
