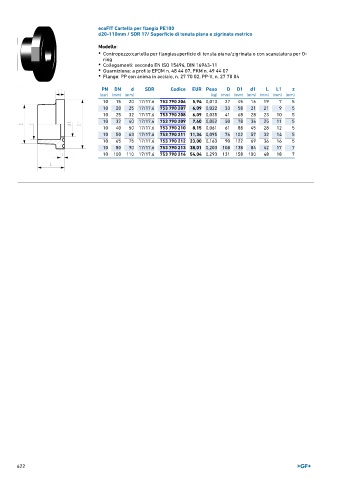

Page 622 - GEORGFISCHER - LISTINO 896

ecoFIT Cartella per flangia PE100
d20-110mm / SDR 17/ Superficie di tenuta piana e zigrinata metrico

Modello:
• Contropezzo:cartella per flangiasuperficie di tenuta piana/zigrinata o con scanalatura per O-
ring
• Collegamenti: secondo EN ISO 15494, DIN 16963-11
• Guarnizione: a profilo EPDM n. 48 44 07, FKM n. 49 44 07
• Flange: PP con anima in acciaio, n. 27 70 02, PP-V, n. 27 70 04

PN DN d SDR Codice EUR Peso D D1 d1 L L1 z
(bar) (mm) (mm) (kg) (mm) (mm) (mm) (mm) (mm) (mm)
10 15 20 17/17.6 753 790 206 5,94 0,013 27 45 16 19 7 5
10 20 25 17/17.6 753 790 207 6,09 0,022 33 58 21 21 9 5
10 25 32 17/17.6 753 790 208 6,09 0,035 41 68 28 23 10 5
10 32 40 17/17.6 753 790 209 7,40 0,052 50 78 36 25 11 5
10 40 50 17/17.6 753 790 210 8,15 0,061 61 88 45 28 12 5
10 50 63 17/17.6 753 790 211 11,34 0,095 76 102 57 32 14 5
10 65 75 17/17.6 753 790 212 23,00 0,163 90 122 69 36 16 5
10 80 90 17/17.6 753 790 213 38,01 0,203 108 138 84 42 17 7
10 100 110 17/17.6 753 790 214 54,04 0,293 131 158 100 48 18 7
