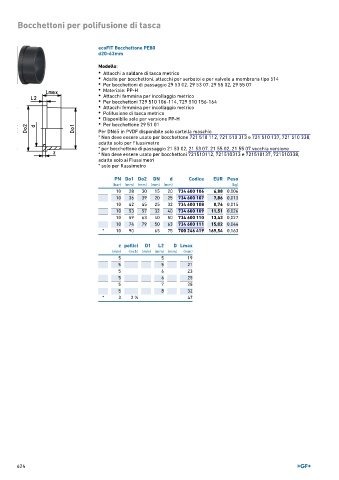

Page 624 - GEORGFISCHER - LISTINO 896

Bocchettoni per polifusione di tasca

ecoFIT Bocchettone PE80
d20-63mm

Modello:
• Attacchi a saldare di tasca metrico
• Adatte per bocchettoni, attacchi per serbatoi e per valvole a membrana tipo 514
• Per bocchettoni di passaggio 29 53 02, 29 53 07, 29 55 02, 29 55 07
• Materiale: PP-H
• Attacchi femmina per incollaggio metrico
• Per bocchettoni 729 510 106-114, 729 510 156-164
• Attacchi femmina per incollaggio metrico
• Polifusione di tasca metrico
• Disponibile solo per versione PP-H
• Per bocchettone 29 51 01

Per DN65 in PVDF disponibile solo cartella maschio
* Non deve essere usato per bocchettone 721 510 112, 721 510 313 e 721 510 137, 721 510 338,
adatto solo per Flussimetro
* per bocchettone di passaggio 21 53 02, 21 53 07, 21 55 02, 21 55 07 vecchia versione
* Non deve essere usato per bocchettoni 721510112, 721510313 e 721510137, 721510338,
adatto solo ai Flussimetri
* solo per flussimetro

PN Do1 Do2 DN d Codice EUR Peso
(bar) (mm) (mm) (mm) (mm) (kg)
10 28 30 15 20 734 600 106 6,88 0,006
10 36 39 20 25 734 600 107 7,86 0,013
10 42 45 25 32 734 600 108 8,76 0,015
10 53 57 32 40 734 600 109 11,51 0,026
10 59 63 40 50 734 600 110 13,43 0,027
10 74 79 50 63 734 600 111 15,02 0,044
* 10 90 65 75 700 246 419 169,54 0,163

z pollici D1 L2 D Lmax
(mm) (inch) (mm) (mm) (mm) (mm)
5 5 19
5 5 21
5 6 23
5 6 25
5 7 28
5 8 32
* 3 2 ∕2 47
1

624
